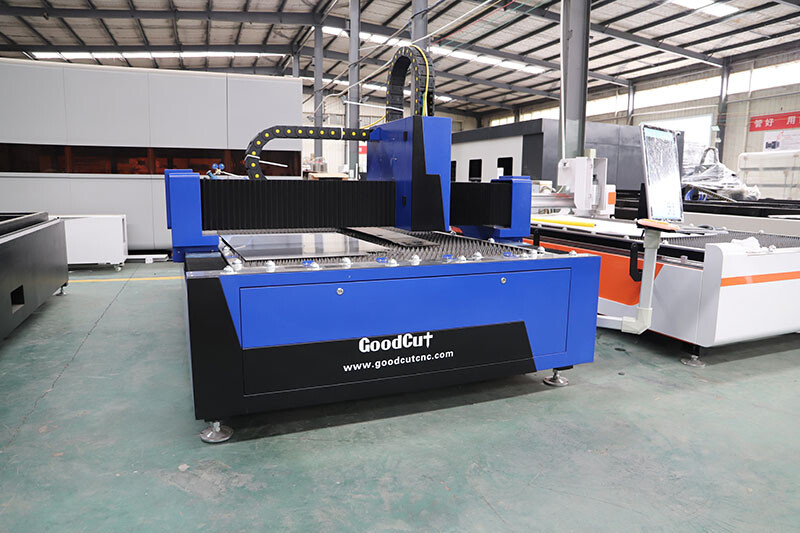

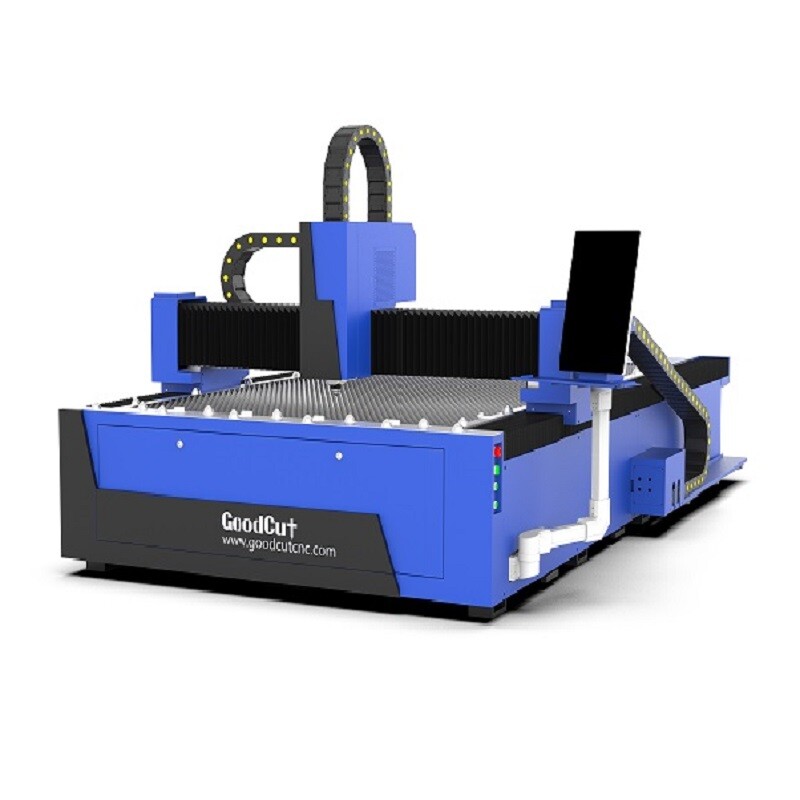

• GC1530F Machine de découpe laser à fibre avec armoire indépendante pour la découpe du métal plat SS CS MS

GC1530F Machine de découpe laser à fibre de conception nouvelle pour la découpe de métal plat
Zone de travail : 1500*3000mm
Source laser : Raycus/MAX/IPG
Puissance Laser : 1KW-12KW
Moteur et pilote : Japon Fuji / Yaskawa
Système de contrôle : Cypcut
Description du produit

Machine de découpe laser à fibre de conception nouvelle GC1530F pour la découpe de métal

Paramètres:

Zone de travail

 3000*6000mm/ 3000*12000mm/ 3000*14000mm

Puissance du laser

1000W/ 1500W/ 2000W/ 3000W/ 4000W/ 6000W/ 8000W/ 10000W/ 12000W/ 20000W

Source du laser

MAX/ Raycus/ IPG

Systeme de controle

Cypcut

Moteur et pilote

Servomoteur et pilote Japonais FUJI/ Yaskawa

Précision de positionnement répétée

0.03mm

Vitesse de déplacement maximale

80m/min

Accélération maximale

1.0G

Transmission

Crémaillère et engrenage, double entraînement sur axe Y

Consommation d'énergie

<10kw

Tension

380 V, 50 Hz/60 Hz, triphasé

Qu'est-ce qu'une machine de découpe laser à fibre ?

Les machines de découpe laser à fibre représentent une avancée majeure dans l'industrie

manufacturière, offrant un mélange de précision, d'efficacité et de polyvalence que les

technologies de découpe traditionnelles ont du mal à égaler.Au cœur de cette innovation

se trouve le laser à fibre, un appareil qui génère un faisceau laser de haute intensité à traver

une fibre optique dopée avec des éléments de terres rares.Cette technologie a révolutionné

la façon dont les matériaux sont découpés, gravés et traités dans divers secteurs.

Contrairement aux méthodes de découpe conventionnelles telles que la découpe à la flamme

le plasma et la découpe laser CO2 haute puissance, les lasers à fibre offrent une précision

et une vitesse inégalées, permettant aux fabricants de réaliser des conceptions complexes et

des tolérances serrées avec un minimum de déchets et des coûts d'exploitation réduits.

De plus, l'adaptabilité des machines de découpe laser à fibre pour travailler avec une large

gamme de matériaux leurs faibles besoin de maintenance et leur capacité à fonctionner avec

un temps d'arrêt minimal ont encore renforcé leur statut de pierre angulaire de la

fabrication moderne.

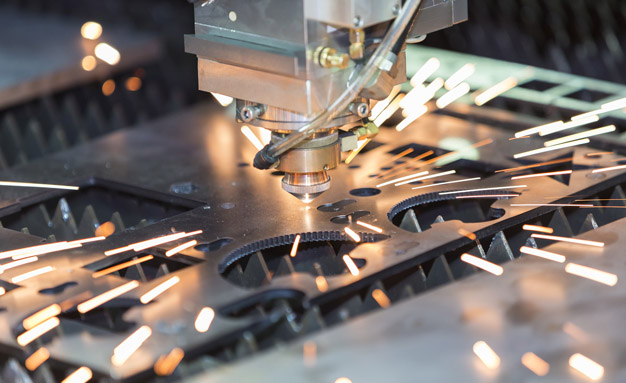

Comment fonctionne une machine de découpe laser à fibre ?

Un coupeur laser à fibre fonctionne en guidant un faisceau laser le long d'un câble à

fibre optique jusqu'à une lentille de focalisation qui focalise le faisceau sur un point

précis du matériau. Cela génère une chaleur importante, ce qui fait fondre, brûler ou

vaporiser le matériau, offrant une coupe nette et propre avec une grande précision.

Le cœur d'un appareil laser est le milieu de gain, un matériau qui amplifie la lumière.

Ce milieu peut être un mélange de gaz, de liquide, de solide ou de semi-conducteurs.

Lorsque de l'énergie, souvent issue d'un courant électrique ou d'une autre source lumineuse

est introduite dans le milieu de gain, elle excite les atomes à l'intérieur élevant les électrons à

des niveaux d'énergie plus élevés.

Lorsque ces électrons reviennent à leurs niveaux d'origine, ils émettent des photons.

Pour garantir que la lumière s'amplifie suffisamment, les lasers utilisent une paire

de miroirs à chaque extrémité du milieu de gain, formant une cavité optique.

Un miroir est entièrement réfléchissant, renvoyant toute la lumière dans le milieu,

tandis que l'autre est partiellement réfléchissant, permettant à une partie de la lumière

de s'échapper. La lumière qui s'échappe est le faisceau laser.


Ce que vous devez savoir avant d’acheter la machine

Avant de vous lancer et de choisir une machine, il est important que vous sachiez

dans quoi vous vous engagez. Vous trouverez ci-dessous quelques-uns des éléments

importants dont vous devrez être conscient avant de prendre une décision éclairée.

1. Coûts d’investissement initiaux : combien coûtent les lasers à fibre ?

L’adoption de la technologie de découpe au laser à fibre, tout en offrant de nombreux

avantages, s’accompagne de coûts d’investissement initiaux importants.

Ces coûts comprennent non seulement le prix d’achat de la machine de découpe au

laser à fibre elle-même, mais également les dépenses liées à l’installation, à

la configuration et à l’intégration dans les systèmes de fabrication existants.

De plus, le besoin d'équipements auxiliaires, tels que des systèmes de refroidissement

et des unités d'extraction de poussière, augmente encore la dépense initiale.

Cependant, il est important de considérer ces coûts à la lumière des économies à long

terme et des gains d'efficacité : des coûts d'exploitation réduits une maintenance minimale

et la capacité de couper une large gamme de matériaux peuvent compenser

l'investissement initial au fil du temps. Les coûts de notre gamme de machines de

découpe laser à fibre commencent à 11 000 USD et plus, en fonction des

spécificationsde la machine telles que : la taille de travail de la machine, la marque

et la puissance de la source laser le type de système de contrôle, etc.

Mais les prix sont tous négociables si la commande est confirmée en particulier pour

les commandes finalisées très rapidement.

2. Exigences en matière de compétences techniques pour l'exploitation et la maintenance


L'exploitation et la maintenance d'une machine de découpe laser à fibre

nécessitent un certain niveau de compétences techniques et de formation.

Les opérateurs doivent comprendre les principes de la découpe laser et les

spécificités du logiciel de la machine, bien que les paramètres optimaux pour

différents matériaux et épaisseurs soient fournis par le biais d'une bibliothèque

de paramètres fournie avec la machine. Cette bibliothèque est testée et éprouvée

sur la machine individuelle par nos ingénieurs lors de l'installation.

Une utilisation efficace implique également la connaissance des logiciels de

CAO (conception assistée par ordinateur) et de FAO (fabrication assistée par ordinateur)

car ceux-ci sont souvent utilisés pour concevoir les pièces et contrôler la machine.

La maintenance, bien que généralement moins fréquente qu'avec d'autres types

d'équipements de coupe exige une compréhension approfondie des composants

de la machine et la capacité de dépanner et d'effectuer les réparations nécessaires.

La formation des opérateurs et du personnel de maintenance est essentielle pour garantir

les performances et la longévité optimales de la machine. Nous disposons d'une équipe

d'ingénieurs très expérimentés qui peuvent vous aider avec des formations en ligne

ou sur site.

3. Considérations de sécurité : mesures et équipements de protection


La sécurité est primordiale lors de l'utilisation de machines de découpe laser à fibre,

compte tenu des dangers potentiels associés aux lasers à haute puissance.

Des mesures et équipements de protection appropriés sont essentiels pour

protéger les opérateurs et les personnes à proximité.

Cela peut inclure des enceintes de protection pour machines avec interrupteurs

de sécurité, le port de lunettes de sécurité appropriées pour se protéger contre les

blessures oculaires causées par le rayonnement laser, une ventilation adéquate pour

éliminer les fumées et poussières nocives générées pendant la découpe, et l'utilisation

de barrières de protection pour éviter toute exposition accidentelle au faisceau laser.

En outre, une formation complète en matière de sécurité pour tout le personnel impliqué

dans l'exploitation et la maintenance de la machine est essentielle

Cette formation doit couvrir les risques associés à la découpe laser, les procédures

d'urgence et l'utilisation de fonctions de sécurité intégrées à la machine, telles que

les verrouillages et les boutons d'arrêt d'urgence.

Contactez-nous

Jul-GoodCut , responsable marketing et commercial

Tél / Wechat / Whatsapp : 008617615806860

E-mail : goodcut1@goodcutcnc.com

1733881293725284472876142592.pngAdresse : Salle 402, bâtiment Jinxing Longsheng, zone de haute technologie, district de Lixia, ville de Jinan, province du Shandong, Chine.



Caractéristiques :

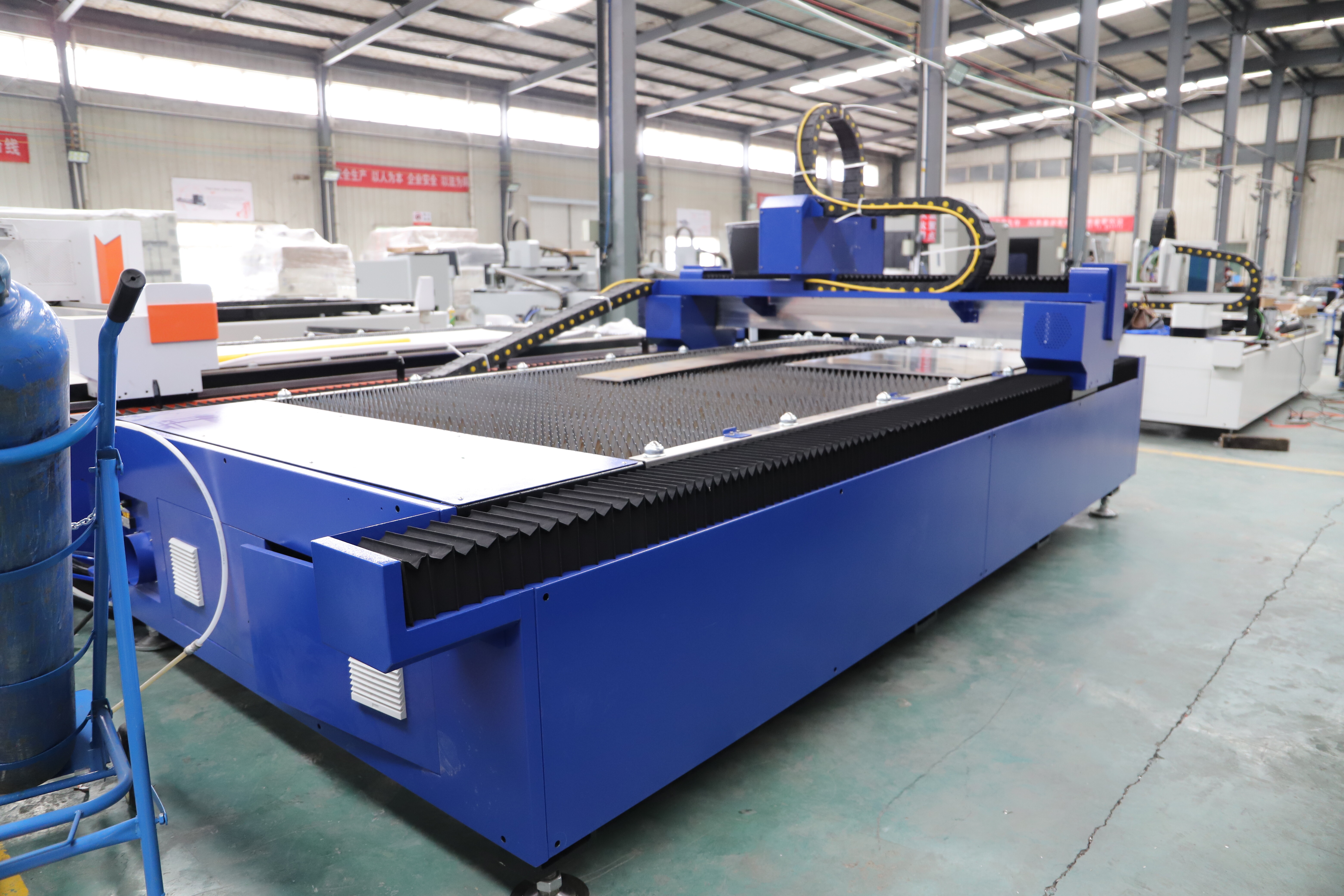

1. Structure de la machine
La structure de la machine adopte une structure en acier lourd industriel, sous traitement thermique, subit une

trempe et un recuit à basse température, ne se déforme pas après une utilisation prolongée. La base de la machine

est très stable lors du traitement

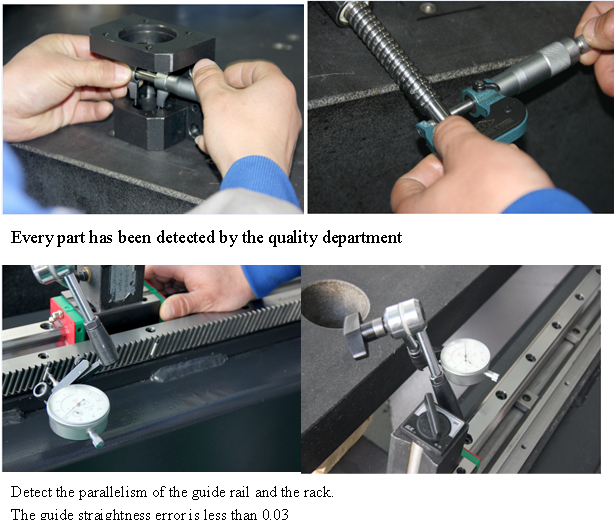

2. Rail linéaire et bloc THK du Japon
La machine adopte le meilleur rail linéaire et bloc du Japon. Nous avons le retour de notre client selon lequel son

bloc peut même être utilisé pendant plus de 10 ans et ne peut pas se casser. La durée de vie d'utilisation et la qualité

du produit peuvent certainement être garanties.
3. Système servo Schneider France
La machine laser à fibre adopte le système servo importé de France comprenant un servomoteur et un servomoteur

la puissance des deux servomoteurs de l'axe Y est de 2 kW, la puissance du servomoteur de l'axe X est de 2 kW, la puissance du servomoteur de l'axe Z est de 0,4 kW.

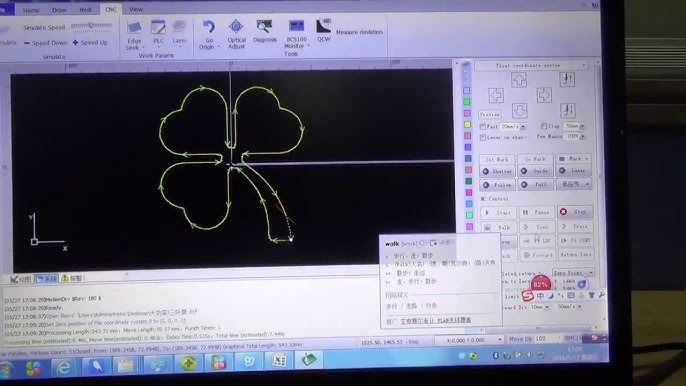

4. Système de contrôle CYPCUT
Le meilleur système de contrôle dans l'industrie des machines laser à fibre. Il est adapté à la machine laser à fibre

haute puissance et peut prendre en charge le dispositif rotatif, la table d'échange et la tête de coupe à mise au point automatique.

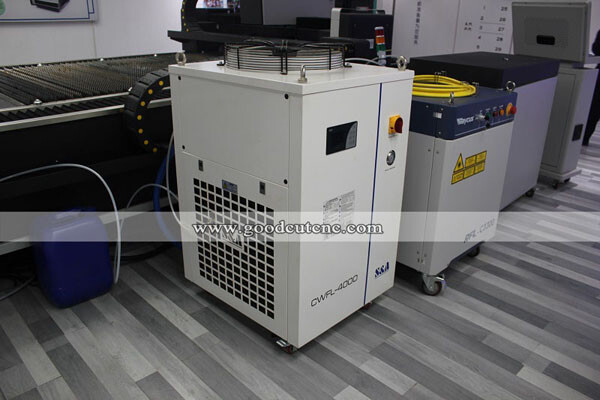

5. S & A Chiller
Se concentrer sur la recherche et le développement de machines à froid industrielles, la recherche et le développement indépendants de pièces de base appliquent strictement le système de gestion de la production ISO, avec une excellente qualité et une recherche de pointe, S & A est devenue une entreprise leader dans l'industrie nationale de la réfrigération industrielle.
6. Source laser Raycus
Le laser à fibre est de structure compacte, stable en termes de performances et largement utilisé, le laser à fibre a une efficacité de conversion photoélectrique élevée, une bonne qualité de faisceau et un faible coût de maintenance (la source laser IPG USA est facultative)
7. Réducteur servo Shimpo du Japon
Notre machine laser à fibre adopte le réducteur servo Shimpo du Japon avec un faible bruit lorsque la machine traite les matériaux métalliques. Après de nombreux raffinements, elle a une petite taille lors de l'installation mais une fonction de haute précision.
8. Tête de découpe laser à fibre Raytools
Notre machine laser à fibre installe la tête de découpe à mise au point manuelle Raytools. La machine peut également être équipée d'une tête de découpe à mise au point automatique en option, d'une perforation rapide (en particulier les matériaux épais), la plaque n'est pas facile à chauffer, n'affecte pas la tête de coupe suivante.
9. Système de lubrification à l'huile
Cet accessoire de machine est utilisé pour lubrifier le rail et le bloc de la machine afin qu'il fonctionne en douceur et rapidement, améliorant ainsi l'efficacité du travail.


Quels Quels types de matériaux peuvent couper les machines laser à fibre ?

Les machines laser à fibre sont principalement utilisées pour couper divers métaux, notamment les aciers au carbone, l'acier inoxydable, les tôles d'aluminium, le laiton, le titane et le cuivre.

Elles peuvent traiter différentes épaisseurs et types de métaux avec précision et rapidité, ce qui les rend idéales pour les industries nécessitant une fabrication de métaux en fonction de la puissance de la source laser de la machine.

L'acier, connu pour sa résistance et sa durabilité, peut être coupé avec précision pour les applications automobiles, de construction et de construction navale. L'aluminium, léger mais solide, est couramment utilisé dans l'aérospatiale et l'électronique grand public, où les coupes de précision des lasers industriels sont essentielles.

Le cuivre, avec son excellente conductivité électrique, est souvent utilisé dans les composants électriques et nécessite souvent la précision que les machines de découpe laser à fibre peuvent fournir.

Avantages et bénéfices des machines de découpe laser à fibre

La technologie de découpe laser à fibre se distingue dans l'industrie manufacturière par ses avantages exceptionnels, allant de sa précision à ses avantages environnementaux.

1. Haute précision et exactitude

L'un des avantages les plus importants de la découpe laser à fibre est sa précision et son exactitude inégalées.

Cette technologie permet des coupes extrêmement fines, avec une largeur de trait minimale, ce qui permet des conceptions complexes et des tolérances serrées qui dépassent souvent les capacités des méthodes de coupe traditionnelles.

Cette précision est cruciale dans les industries où même le moindre écart peut compromettre la fonctionnalité ou la sécurité d'un composant, comme dans l'aérospatiale et la fabrication de dispositifs médicaux.

2. Efficacité et rapidité

Les découpeurs laser à fibre sont réputés pour leur efficacité et leur rapidité, capables de couper des matériaux beaucoup plus rapidement que les méthodes de découpe mécanique (en fonction de la puissance du laser bien sûr).

Cette rapidité ne concerne pas seulement le rythme de coupe brut ; elle comprend également des temps de configuration réduits et un traitement plus rapide, car la technologie permet des ajustements rapides pour couper différents matériaux et formes.

Le résultat est une réduction significative des délais d'exécution, permettant aux fabricants d'augmenter leur productivité et de respecter des délais serrés.

3. Faibles coûts de maintenance et d'exploitation

Par rapport aux technologies de découpe traditionnelles, les découpeurs laser à fibre nécessitent moins de maintenance et ont des coûts d'exploitation inférieurs. La configuration laser à fibre comporte moins de pièces mobiles et nécessite peu d'entretien des pièces mobiles et de réglage optique des miroirs, qui sont souvent nécessaires dans d'autres types de découpe laser.

Cette réduction des coûts de maintenance et de consommables contribue à réduire le coût total de possession et d'exploitation au fil du temps.


4. Avantages environnementaux : efficacité énergétique et gaspillage minimal

La technologie de découpe au laser à fibre est non seulement efficace en termes de vitesse et de précision, mais aussi en termes d’utilisation de l’énergie.

Elle est beaucoup plus économe en énergie que les méthodes de découpe conventionnelles, ce qui entraîne une consommation d’électricité plus faible et un impact environnemental réduit.

Cette efficacité, combinée au besoin réduit de consommables, fait de la découpe au laser à fibre un choix plus durable pour l’industrie manufacturière.

Questions fréquemment posées (FAQ)

Pour terminer, voici quelques réponses à certaines questions fréquemment posées.

1. Pourquoi les lasers à fibre sont-ils tellement plus chers que les lasers CO2 non métalliques ?

Les lasers à fibre utilisent une technologie sophistiquée qui comprend un câble à fibre optique dopé avec des éléments de terres rares comme milieu de gain. Cette technologie est plus complexe et plus coûteuse à développer et à fabriquer que la technologie utilisée dans les lasers traditionnels.

2. Les machines de découpe laser à fibre peuvent-elles couper l'acrylique ?

Pour couper l'acrylique, les lasers CO2 sont le choix privilégié. Les lasers CO2 fonctionnent à une longueur d'onde différente (10,6 micromètres), qui est bien absorbée par l'acrylique et d'autres plastiques transparents. Cela permet au laser CO2 de couper efficacement l'acrylique, produisant un bord propre et poli qui est souvent souhaitable à des fins esthétiques ou pour des applications nécessitant de la précision.

3. Les machines de découpe laser à fibre peuvent-elles couper du bois ?

Bien que les lasers à fibre excellent dans les applications nécessitant une précision et une efficacité élevées dans le traitement des métaux et soient reconnus pour leur rapidité, leur faible entretien et leur rentabilité opérationnelle, leurs capacités ne s'étendent pas efficacement à la découpe du bois.

4. Les machines de découpe laser à fibre peuvent-elles couper du métal ?

Les machines de découpe laser à fibre excellent dans le traitement de divers métaux, notamment l'acier, l'acier inoxydable, l'aluminium, le laiton, le cuivre et le titane, entre autres. La technologie derrière les lasers à fibre les rend particulièrement adaptés à la découpe du métal.

5. Les machines de découpe laser à fibre peuvent-elles couper du verre ?

Les lasers à fibre émettent généralement de la lumière à une longueur d'onde d'environ 1,06 micromètre, qui n'est pas efficacement absorbée par le verre. Au lieu d'être absorbée, l'énergie laser a tendance à traverser le verre transparent sans l'affecter de manière significative, le rendant inefficace pour la découpe.

6. Les machines de découpe laser à fibre peuvent-elles couper du plastique ?

Les lasers à fibre peuvent couper certains types de plastiques, mais leur efficacité dépend en grande partie de la composition et de la couleur du matériau plastique spécifique. Les lasers CO2 sont généralement plus adaptés à la découpe ou à la gravure de plastiques.

7. Combien de temps la machine peut-elle être utilisée par jour ?

En principe, la machine peut être utilisée 10 à 12 heures par jour, mais pour garantir la durée de vie de la machine, nous recommandons de l'utiliser 8 à 10 heures maximum par jour et 5 à 6 jours par semaine.
