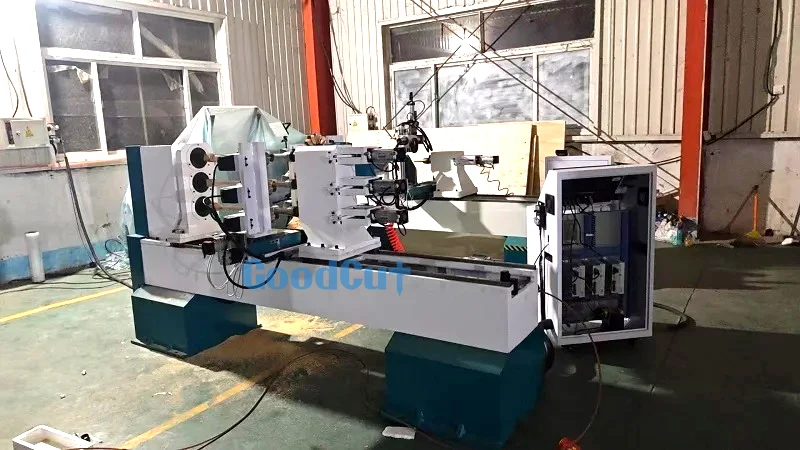

GC1530WL-TS Tour à bois de 3 axes et deux lames avec broche de tour à vis
1500 mm de longueur
300 mm de diamètre
Lames doubles
3 axes
Note: Avec moteur de broche de gravure à vis tournante Dimension: 1500mm de longueur, 300mm de diamètre est personnalisé Cutter : 2 lames, double cutter, un couteau grossier, un couteau de finition
Description du produit

GC1530WL-TS Tour à bois de 3 axes et deux lames avec broche de tour à vis


Paramètres

Modèle

GC1530WL-TS

Longueur de traitement maximale

1500mm , 2000mm

Diamètre de braquage maximum

300 mm d'axe unique.

Si 3 axes fonctionnent ensemble, le diamètre maximal est de 160 mm

Ensembles centraux

Intérieur 69 mm 125 mm

Système de contrôle

NCstudio-NK105 handle control system / DSP handle remote control system

Puissance du moteur

2.2kw / 5.5kw

Outils

Outil en acier en forme de V

Guide et vis à billes

Roulement linéaire à rail carré Hiwin de Taiwan et vis à billes TBI

Poids brut

1500kg

Vitesse d'alimentation maximale

2000mm/min

unité de réglage min

0.01cm

Moteur

Moteur pas à pas

Pilote

Yako

Onduleur

Onduleur Best

Logiciel de dessin

AutoCAD

Interface

Câble internet

Hand controller recognise file

*.dxf

Facultatif

Supports d'alimentation ; mandrins à quatre mors

3 axes utilisés pour le rainurage

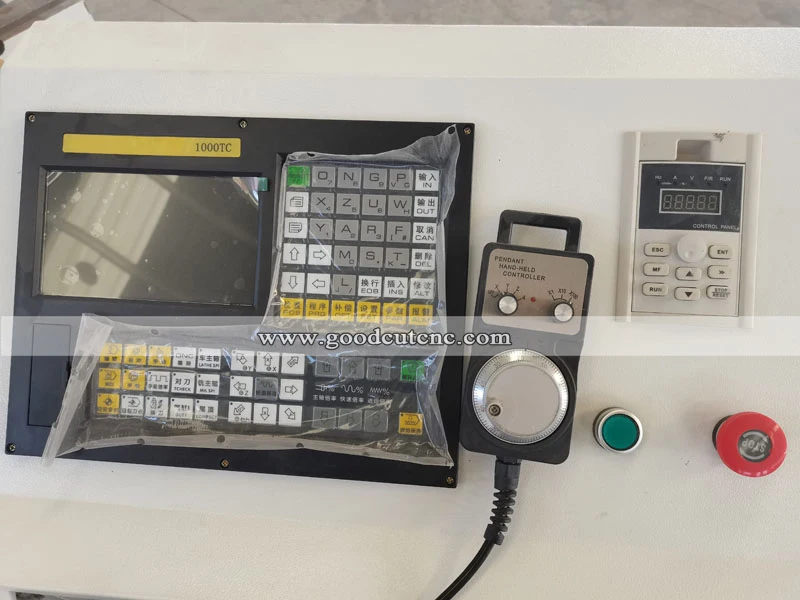

Système de contrôle DSP ou 1000TC




Fonctionnalité de la machine

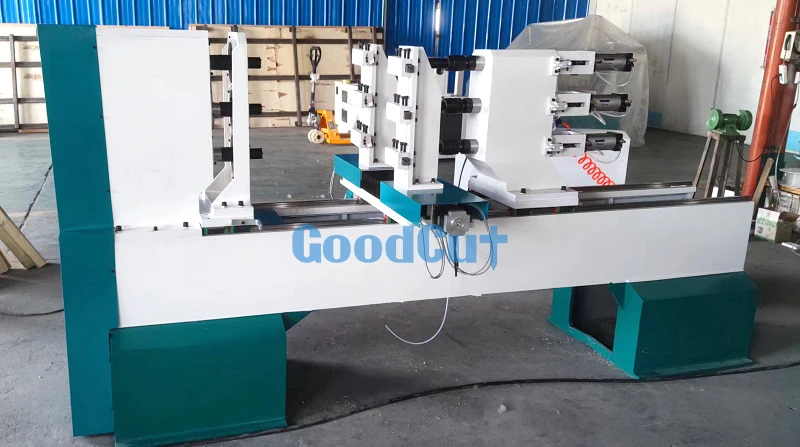

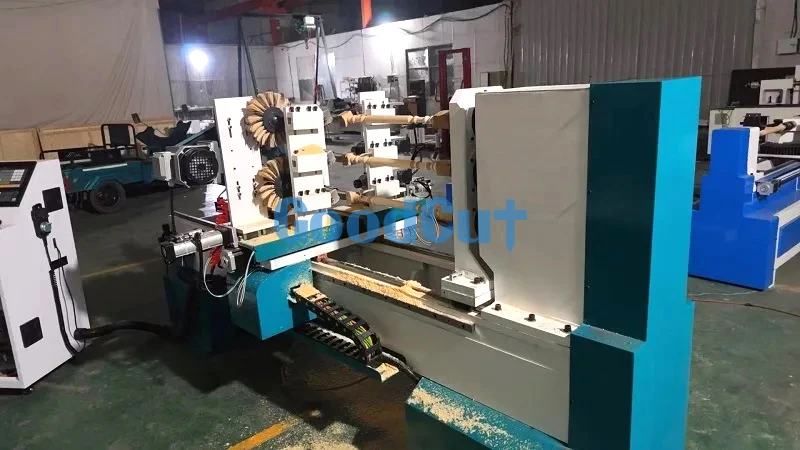

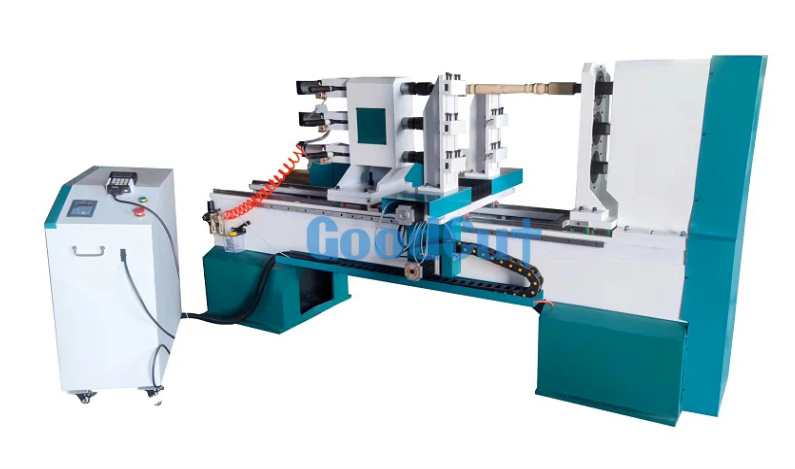

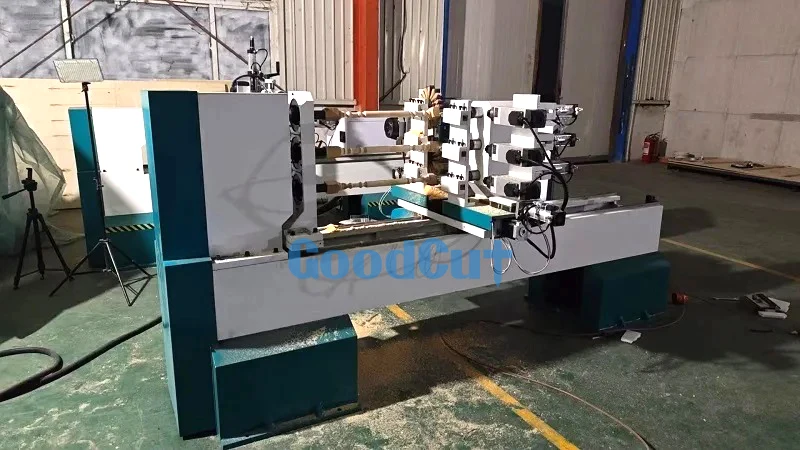

Tour à bois à double lame à 3 axes GC1530WL-TS
1). La longueur de travail maximale est de 1500 mm, le diamètre de tournage maximal est de 300 mm. Si 3 axes fonctionnent ensemble, le diamètre maximal est de 160 mm

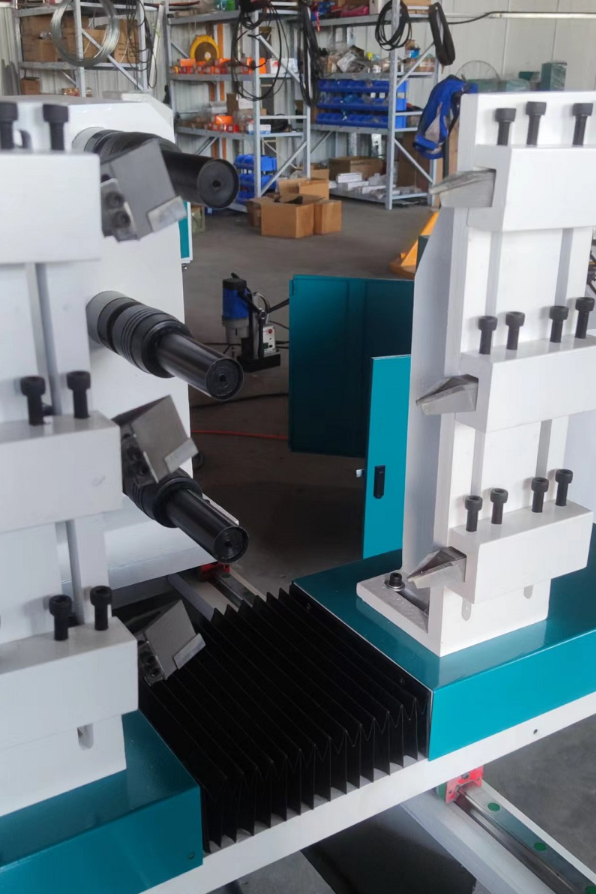

2). La machine dispose de 2 fraises sur les deux côtés de la machine, les 2 fraises fonctionnent ensemble, améliorant considérablement l'efficacité.
3). Rails carrés linéaires, vis à billes, certains composants électroniques sont importés, de haute précision et durables.
4). Il est robuste, lourd, évite les secousses lorsque la broche tourne rapidement.
5). Utilisation facile, nous pouvons dessiner avec AutoCAD et d'autres logiciels, transférer les fichiers vers la machine par USB.

Avantages de la machine

1. Économique, le prix est bas et largement utilisé.
2. Professionnel utilisé pour le tournage du bois et la gravure de cylindres en bois, pour les pieds de table, les rampes d'escalier (rampes), etc.

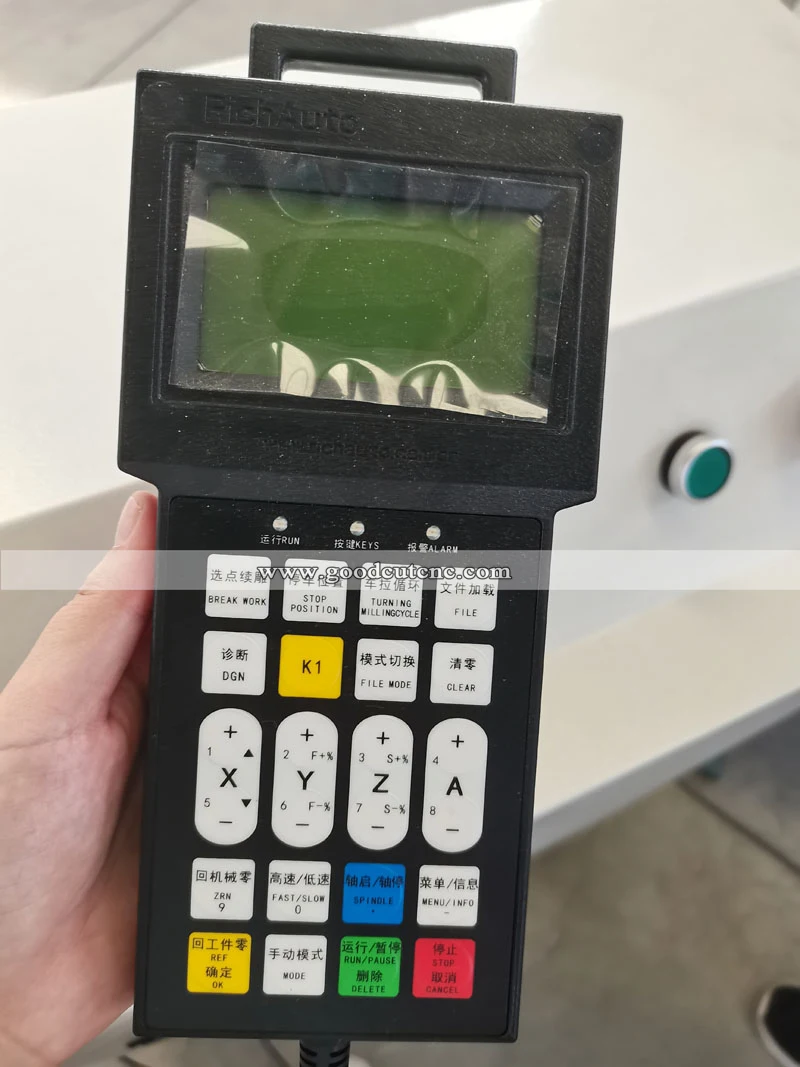

3. Adopte un système DSP avancé avec connexion USB, actionné avec la poignée, opération pratique. Notre graveur peut travailler complètement hors ligne et ne prend aucune ressource informatique.
4. Adopte la vis à billes allemande et le rail de guidage carré hélicoïdal Taiwan PMI avec une précision de transmission et une longévité élevées. Crémaillère hélicoïdale/diagonale du module d'enchères.
5. Compatible avec plusieurs logiciels de conception CAD/CAM, par ex. type3, artcam, etc.
6. La vitesse de rotation est ajustée par l'onduleur et les données de vitesse sont affichées sur le panneau de contrôle de l'armoire.

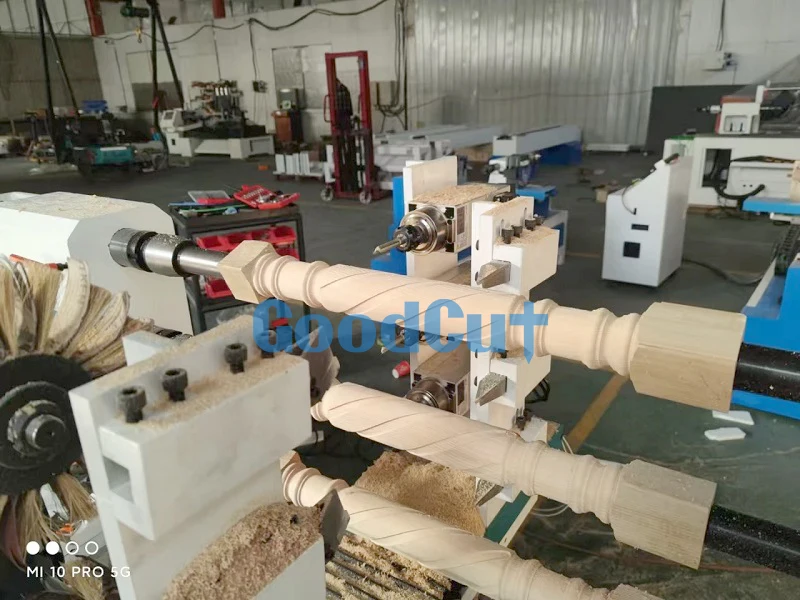

3 broches, peuvent tourner le bois + cannelure + rainurage + gravure du cylindre

Pilote Yako

Applications
Diverses pièces cylindriques, bols tranchants, tubes tranchants et artisanat du bois pour véhicules, tels que diverses colonnes d'escalier, colonnes romaines, colonnes générales, pieds de tables ou de chaises, lavabo, vase en bois, table en bois, batte de baseball, meubles en bois pour voiture, colonne de lit pour enfants, etc.
