• Machine de découpe laser de plaques

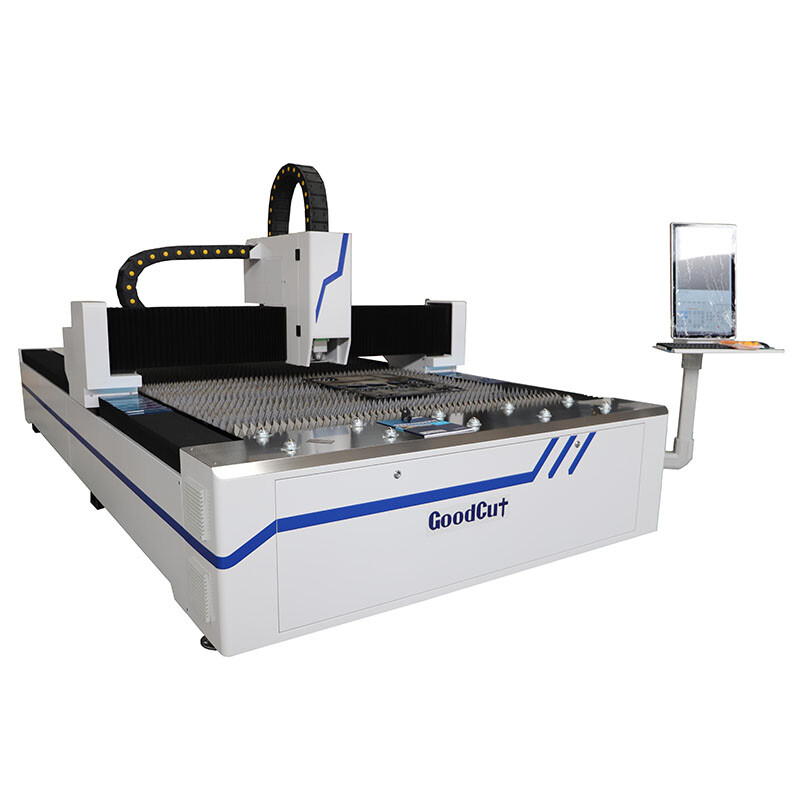

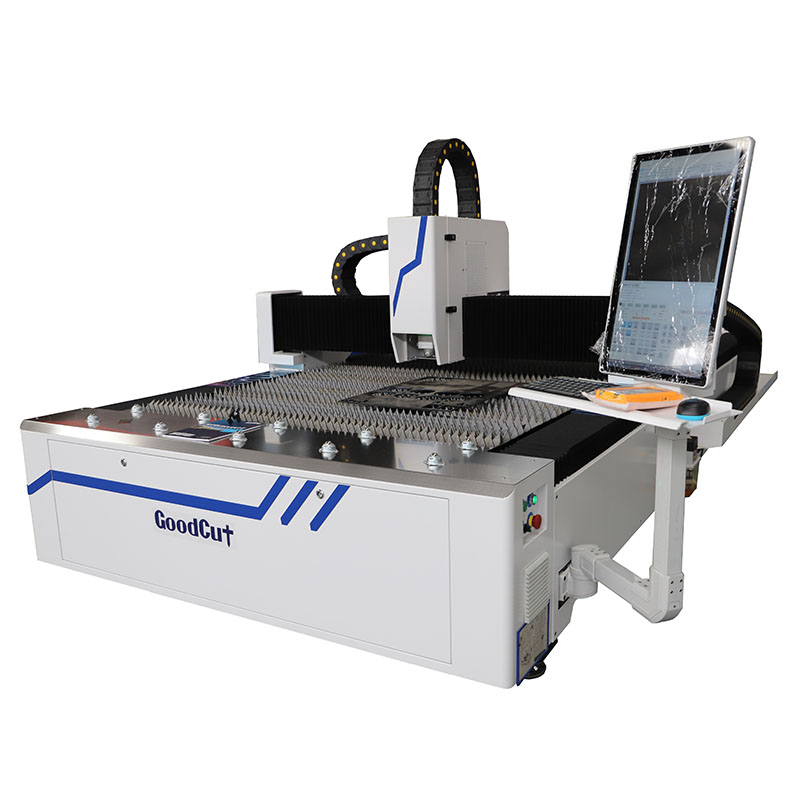

GC3015F Nouvelle machine de découpe laser à fibre pour la découpe de l'acier inoxydable et de l'acier au carbone
Système de contrôle : Cypcut
Puissance laser:1KW-12KW
Source laser : raycus/MAX/IPG
Moteur et pilote : Japon fuji / Yaskawa
Description du produit

Machine de découpe laser à fibre GC3015F, nouvelle conception, pour la découpe de l'acier inoxydable et de l'acier au carbone

Paramètre:

Espace de travail

1500*3000mm

Puissance laser

1500W / 2000W / 3000w / 6000w / 12000w etc

Source laser

Raycus / IPG / MAX

Contrôleur

Cypcut

conducteur de moteur

Pilote de servomoteur Fuji / Yaskawa / Delta Japon

Précision de positionnement répétée

0.03mm

Vitesse de déplacement maximale

80 m/min

Accélération maximale

1,0 G

Transmission

Crémaillère et engrenage, double entraînement sur l'axe Y

Consommation d'énergie

<10 kW

Tension

380 V, 50 Hz/60 Hz, triphasé

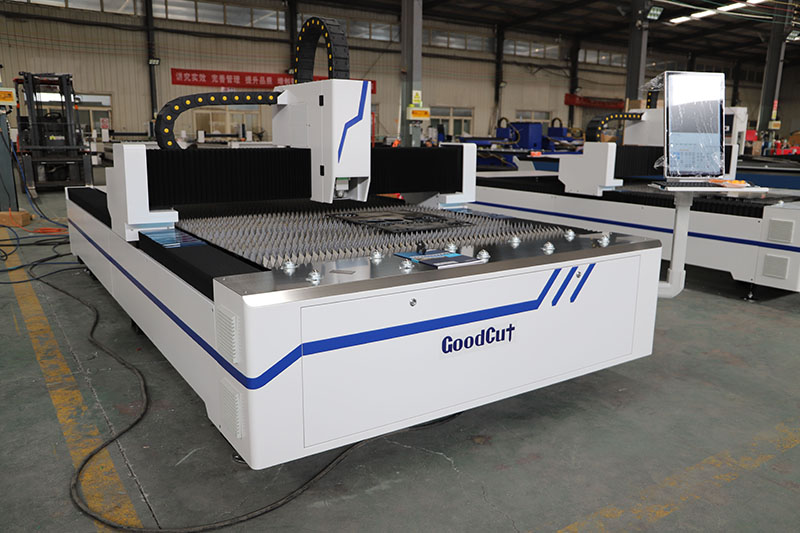

GC3015F laser (18).jpg


Fonctionnalité:

1. Structure de la machine

La structure de la machine adopte une structure en acier lourd industriel, sous traitement thermique, subit un revenu et un recuit à basse température, ne se déforme pas après une utilisation prolongée. la base de la machine est très stable lors du traitement

2. Rail linéaire et bloc THK du Japon

La machine est équipée des meilleurs rails linéaires et blocs japonais. Nos clients nous ont assuré que ses blocs peuvent être utilisés pendant plus de 10 ans sans risque de rupture. La durée de vie et la qualité du produit sont ainsi garanties.

3. France Schneider Servo System

La machine laser à fibre adopte le système servo importé de France comprenant un servomoteur et un servomoteur. La puissance des deux servomoteurs de l'axe Y est de 2 kW, la puissance du servomoteur de l'axe X est de 2 kW, la puissance du servomoteur de l'axe Z est de 0,4 kW.


4. Système de contrôle CYPCUT

Le meilleur système de contrôle du secteur des machines laser à fibre. Adapté aux machines laser à fibre haute puissance, il prend en charge le dispositif rotatif, la table d'échange et la mise au point automatique.

tête de coupe.

5. Refroidisseur S&A

Concentrez-vous sur la recherche et le développement de machines à froid industrielles, la recherche et le développement indépendants de pièces de base appliquent strictement le système de gestion de la production ISO. Avec une excellente qualité et une recherche de pointe, S&A est devenue une entreprise leader dans l'industrie nationale de la réfrigération industrielle.

6. Source laser Raycus

Le laser à fibre est de structure compacte, stable en termes de performances et largement utilisé. Le laser à fibre a une efficacité de conversion photoélectrique élevée, une bonne qualité de faisceau et un faible coût de maintenance (la source laser USA IPG est facultative).

7. Servo-réducteur Shimpo japonais

Notre machine laser à fibre adopte le réducteur servo Shimpo du Japon avec un faible bruit lorsque la machine traite les matériaux métalliques. Après de nombreux raffinements, elle a une petite taille d'installation mais une fonction de haute précision.

8. Tête de découpe laser à fibre Raytools

Notre machine laser à fibre installe la tête de coupe à mise au point manuelle Raytools. La machine peut également être équipée d'une tête de coupe à mise au point automatique en option, d'une perforation rapide (en particulier les matériaux épais), la plaque n'est pas facile à chauffer, n'affecte pas la tête de coupe suivante.

9. Système de lubrification à l'huile

Cet accessoire de machine est utilisé pour lubrifier le rail et le bloc de la machine afin qu'il fonctionne en douceur et rapidement, améliorant ainsi l'efficacité du travail.



Description du produit

La série de machines de découpe laser Pioneer GC-3015F offre des plages de puissance comprises entre 2000W et 15000W.

L'une des technologies de machines les plus efficaces pour la découpe rapide de tôles, capable de couper une épaisseur de 50 mm ou moins.

1. Économie de matériau ---- Contrôle CNC, il peut couper le matériau sous différentes formes, améliorer le taux d'utilisation et réduire les déchets.
2. Programme facile ---- haute précision, découpe à la forme sans moulage, finition lisse, éliminant le processus de modification des bords.
3. Économisez l'investissement pour le moulage ---- Découpe laser sans moulage, éliminant les coûts de moulage et de réparation, gain de temps, entraînant moins de coûts de fabrication, réduisant le coût des marchandises vendues, particulièrement adapté au traitement de pièces de grande taille.
4. Protection de l'environnement ---- la zone de travail pour la découpe laser est entièrement fermée, à faible bruit, propre, sûre, sans pollution, améliore totalement les conditions de travail et l'environnement.

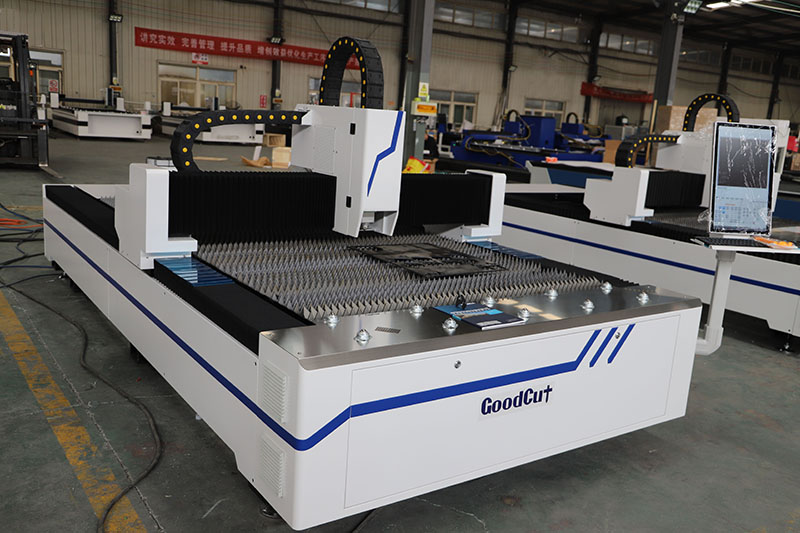

GC3015F laser (15).jpg

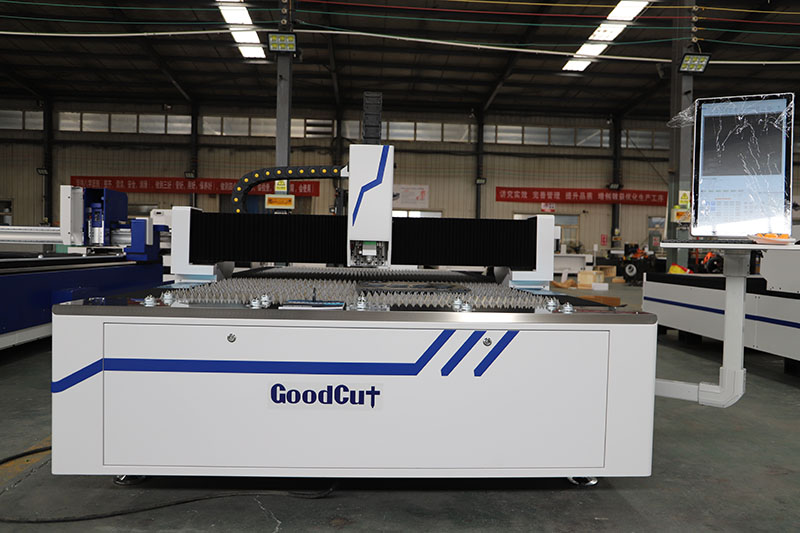

GC3015F laser (6).jpg

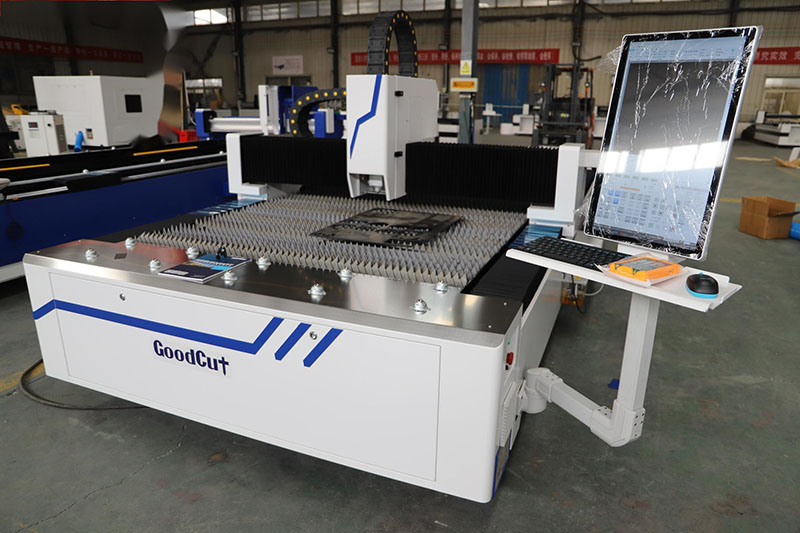

GC3015F laser (9).jpg
