GC6090F GC6010F GC1390F Machine de découpe laser à fibre de petite taille pour la découpe de métal
Haute précision
Taille de travail 600*1000mm
Source laser Raycus/IPG/MAX
Tête laser Raytools/WSX
Prix ​​de la machine : 10 000 $-12 000 $
Description du produit

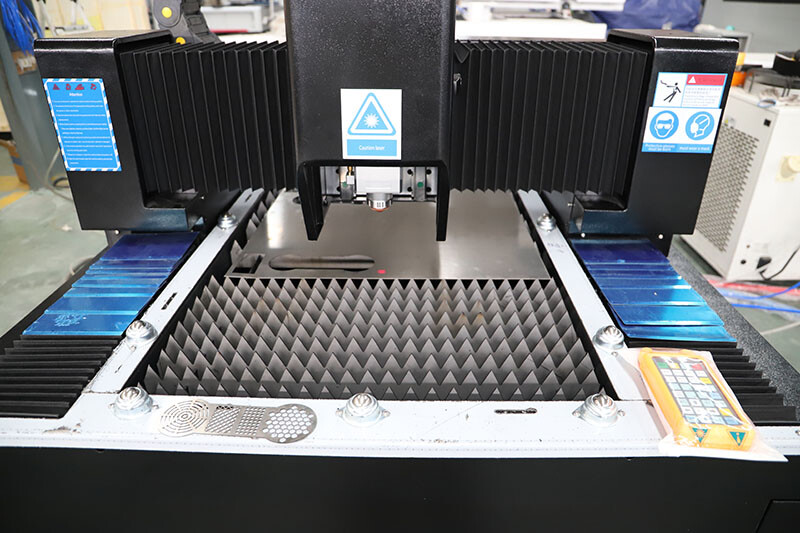

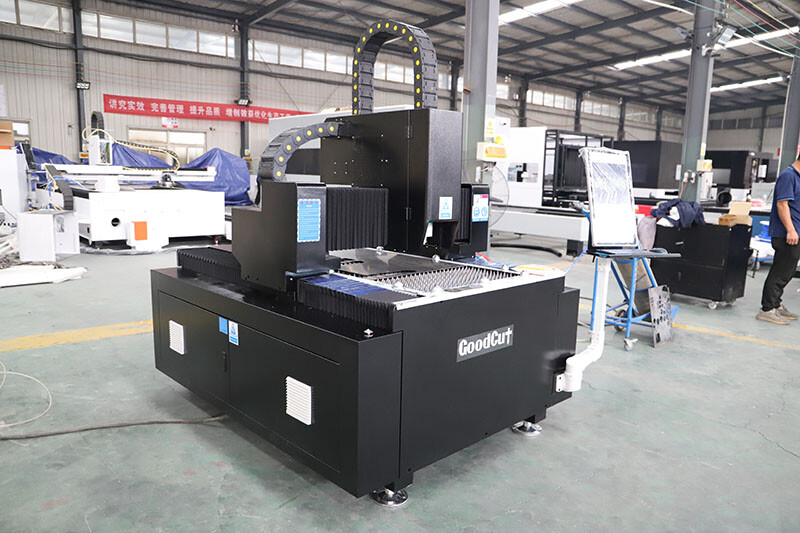

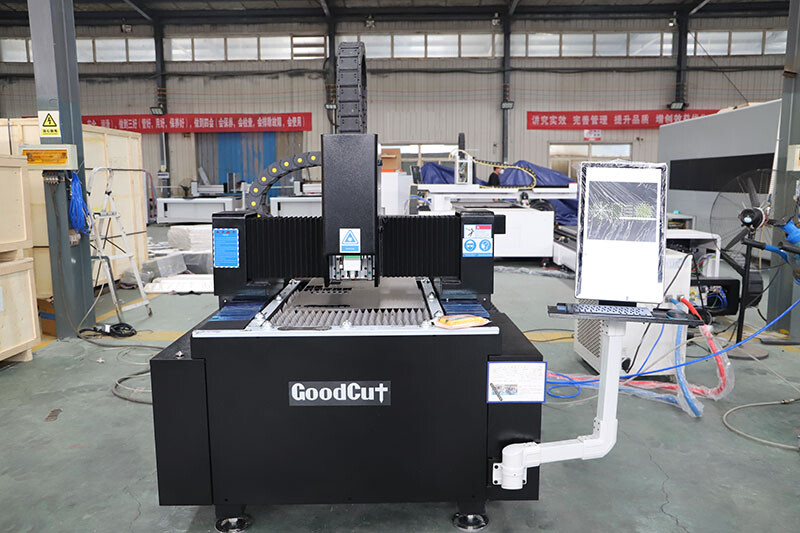

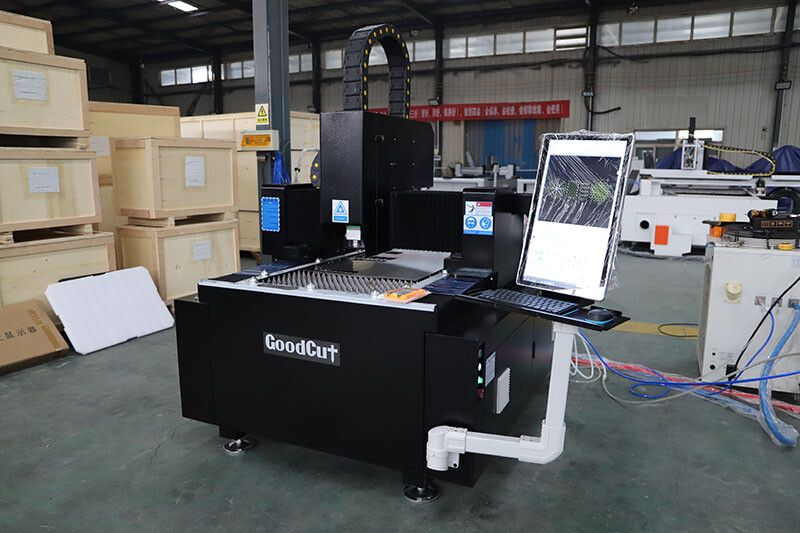

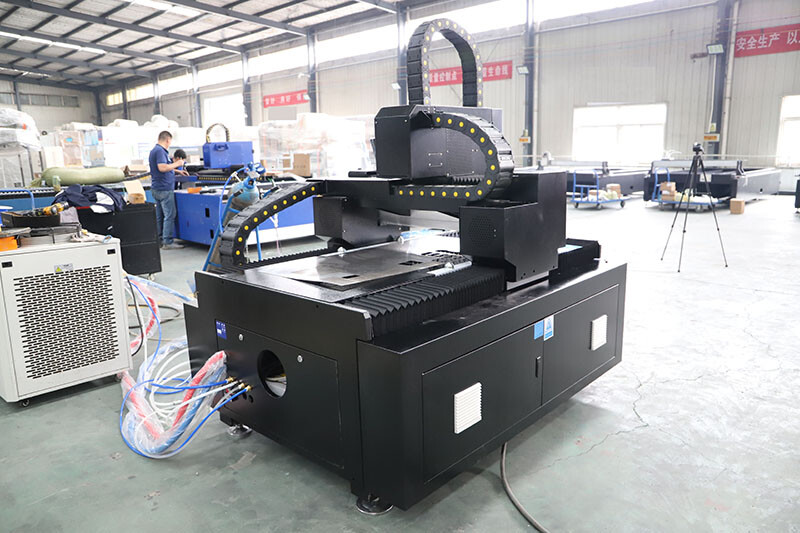

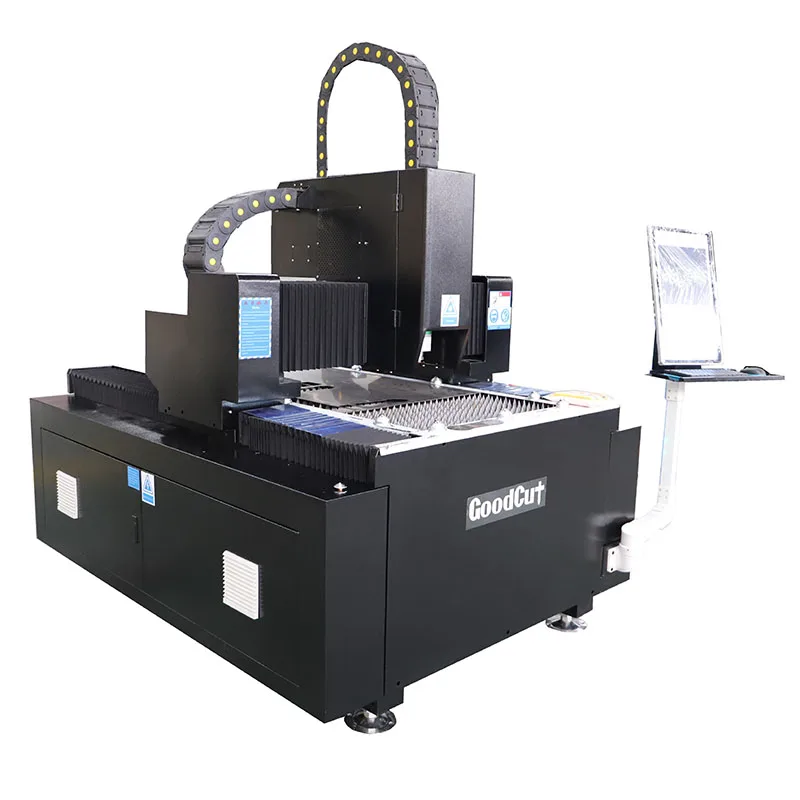

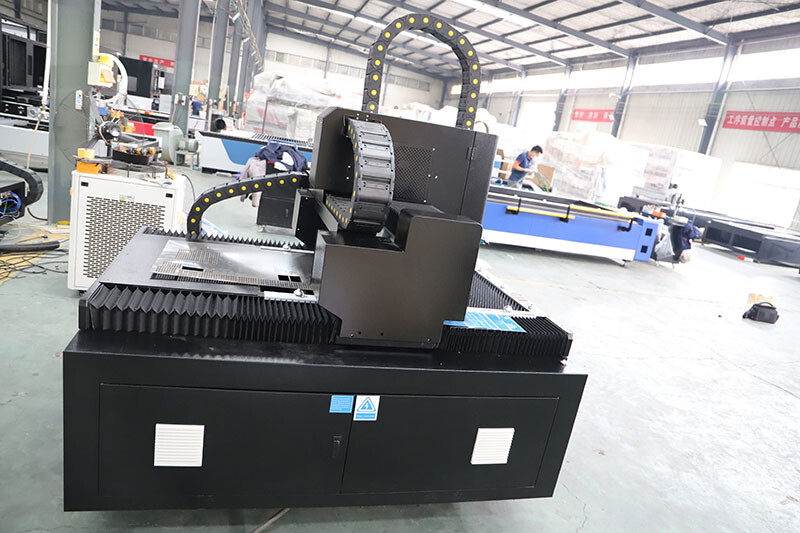

GC6090F GC6010F GC1390F Machine de découpe laser à fibre de petite taille pour la découpe de métal



Paramètres:

Composants de la machine

Paramètres

Zone de travail

600*1000mm

Puissance du laser

MAX/ Raycus 1000W/1500W/2000W/3000W etc (option IPG)

Contrôleur

Contrôleur Cypcut

Tête laser

Tête laser Raytools / WSX

Moteur et conducteur

Moteur et pilote Fuji / Yaskawa du Japon

découpeuse laser épaisseur

≤6mm

Vitesse de course maximale

80m/min

Précision de la position

±0.05mm/m

Vitesse de positionnement

20m/min

Système de contrôle

Cypcut

Type de poste

point rouge

Consommation d'énergie

≤12KW

Tension de fonctionnement

380V/50Hz

Gaz auxiliaire

oxygène, azote, ai

Avantages et bénéfices des machines de découpe laser à fibre:

La technologie de découpe laser à fibre se distingue dans l'industrie manufacturière par ses avantages exceptionnels, allant de sa précision à ses avantages environnementaux.

1> Excellente qualité de trajectoire : point laser plus petit et efficacité de travail élevée, haute qualité.
2> Vitesse de coupe élevée : la vitesse de coupe est 2 à 3 fois supérieure à celle d'une machine de découpe laser CO2 de même puissance.
3> Fonctionnement stable : adoptez les meilleurs lasers à fibre importés au monde, performances stables, les pièces clés peuvent atteindre 100 000 heures ;
4> Haute efficacité pour la conversion photoélectrique : comparée à la machine de découpe laser CO2, la machine de découpe laser à fibre a une efficacité de conversion photoélectrique trois fois supérieure.
5> Faible coût : économisez de l'énergie et protégez l'environnement. Le taux de conversion photoélectrique est jusqu'à 25-30 %. Faible consommation d'énergie électrique, elle n'est que d'environ 20 à 30 % de celle d'une machine de découpe laser CO2 traditionnelle.
6> Faible entretien : la transmission par fibre optique ne nécessite pas de lentille réfléchissante, ce qui permet d'économiser les coûts de maintenance ;
7> Opérations faciles : transmission par fibre optique, pas de réglage du trajet optique.
8> Sécurité : machine laser à fibre optique avec capot de protection complet, plus sûre.


Ce que vous devez savoir avant d’acheter la machine

Avant de vous lancer et de choisir une machine, il est important que vous sachiez dans quoi vous vous engagez. Vous trouverez ci-dessous quelques-uns des éléments importants dont vous devrez être conscient avant de prendre une décision éclairée.

1. Coûts d’investissement initiaux : combien coûtent les lasers à fibre ?

L’adoption de la technologie de découpe au laser à fibre, tout en offrant de nombreux avantages, s’accompagne de coûts d’investissement initiaux importants.

Ces coûts comprennent non seulement le prix d’achat de la machine de découpe au laser à fibre elle-même, mais également les dépenses liées à l’installation, à la configuration et à l’intégration dans les systèmes de fabrication existants.

De plus, le besoin d'équipements auxiliaires, tels que des systèmes de refroidissement et des unités d'extraction de poussière, augmente encore la dépense initiale.

Cependant, il est important de considérer ces coûts à la lumière des économies à long terme et des gains d'efficacité : des coûts d'exploitation réduits, une maintenance minimale et la capacité de couper une large gamme de matériaux peuvent compenser l'investissement initial au fil du temps.

Les coûts de notre gamme de machines de découpe laser à fibre commencent à 11 000 USD et plus, en fonction des spécifications de la machine, telles que : la taille de travail de la machine, la marque et la puissance de la source laser, le type de système de contrôle, etc. mais les prix sont tous négociables si la commande est confirmée, en particulier pour les commandes finalisées très rapidement.

2. Exigences en matière de compétences techniques pour l'exploitation et la maintenance

L'exploitation et la maintenance d'une machine de découpe laser à fibre nécessitent un certain niveau de compétences techniques et de formation.

Les opérateurs doivent comprendre les principes de la découpe laser et les spécificités du logiciel de la machine, bien que les paramètres optimaux pour différents matériaux et épaisseurs soient fournis par le biais d'une bibliothèque de paramètres fournie avec la machine. Cette bibliothèque est testée et éprouvée sur la machine individuelle par nos ingénieurs lors de l'installation.

Une utilisation efficace implique également la connaissance des logiciels de CAO (conception assistée par ordinateur) et de FAO (fabrication assistée par ordinateur), car ceux-ci sont souvent utilisés pour concevoir les pièces et contrôler la machine.

La maintenance, bien que généralement moins fréquente qu'avec d'autres types d'équipements de coupe, exige une compréhension approfondie des composants de la machine et la capacité de dépanner et d'effectuer les réparations nécessaires.

La formation des opérateurs et du personnel de maintenance est essentielle pour garantir les performances et la longévité optimales de la machine.

Nous disposons d'une équipe d'ingénieurs très expérimentés qui peuvent vous aider avec des formations en ligne ou sur site.


3. Considérations de sécurité : mesures et équipements de protection

La sécurité est primordiale lors de l'utilisation de machines de découpe laser à fibre, compte tenu des dangers potentiels associés aux lasers à haute puissance.Des mesures et équipements de protection appropriés sont essentiels pour protéger les opérateurs et les personnes à proximité.Cela peut inclure des enceintes de protection pour machines avec interrupteurs de sécurité, le port de lunettes de sécurité appropriées pour se protéger contre les blessures oculaires causées par le rayonnement laser, une ventilation adéquate pour éliminer les fumées et poussières nocives générées pendant la découpe, et l'utilisation de barrières de protection pour éviter toute exposition accidentelle au faisceau laser.

En outre, une formation complète en matière de sécurité pour tout le personnel impliqué dans l'exploitation et la maintenance de la machine est essentielle.Cette formation doit couvrir les risques associés à la découpe laser, les procédures d'urgence et l'utilisation de fonctions de sécurité intégrées à la machine, telles que les verrouillages et les boutons d'arrêt d'urgence.


Contactez-nous

Jul-GoodCut , responsable marketing et commercial

Tél / Wechat / Whatsapp : 008617615806860

E-mail : goodcut1@goodcutcnc.com

Adresse : Salle 402, bâtiment Jinxing Longsheng, zone de haute technologie, district de Lixia, ville de Jinan, province du Shandong, Chine.


Caractéristiques principales :
1. Source laser à fibre : adoptez la source laser à fibre de renommée mondiale : IPG allemand/Raycus domestique, la vitesse de coupe peut atteindre 15-20 M/min.
2. Tête de découpe laser : tête laser Raytools/tête laser WSX avec fonction de mise au point automatique, peut garder la même distance en fonction de la plaque métallique et de la tête de coupe pendant la découpe.

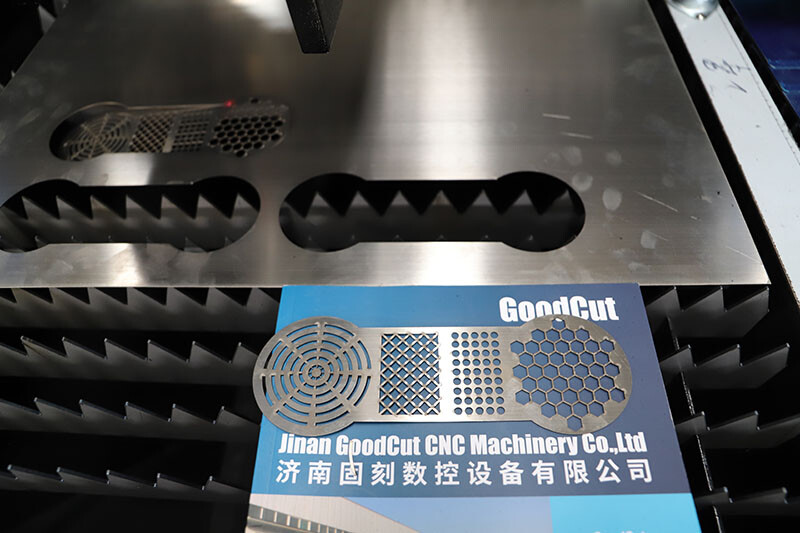

3. Plateforme de travail : il y a un tiroir sous la plate-forme de travail. Après la découpe de la tôle, les petits morceaux tomberont dans le tiroir inférieur pour une collecte facile.
4. Fenêtre d'observation de la coupe : la fenêtre de protection en verre vert peut filtrer le faisceau laser, sans blessure aux yeux et sans odeur. Respectueux de l'environnement et beau.

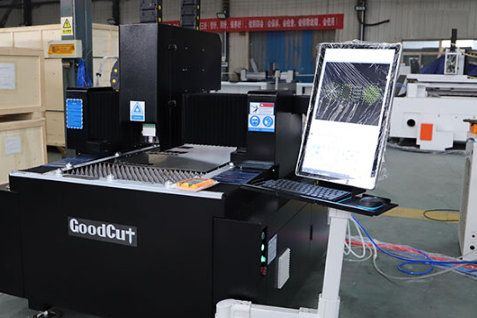

5. Système de contrôle PC : système de contrôle PC séparé humanisé, l'écran du PC peut être tourné à 180 degrés.
6. Servomoteur et système d'entraînement Yaskawa du Japon : positionnement extrêmement précis ; permet au mécanisme de positionnement mobile de fonctionner en douceur ; fiable et sans entretien
7. Transmission : Y aixs est une vis à billes de précision à double meulage et un rail de guidage Hiwin de Taiwan ; X aixs est une vis à billes de précision de meulage et un rail de guidage Taiwan Hiwin, peut assurer la précision de coupe et la vitesse rapide.
8. Système de contrôle : Adoptez le système de contrôle Cypcut, disposez d'une fonction d'édition puissante, pouvez répondre à une large gamme de besoins de coupe


Qu'est-ce qu'une machine de découpe laser à fibre ?

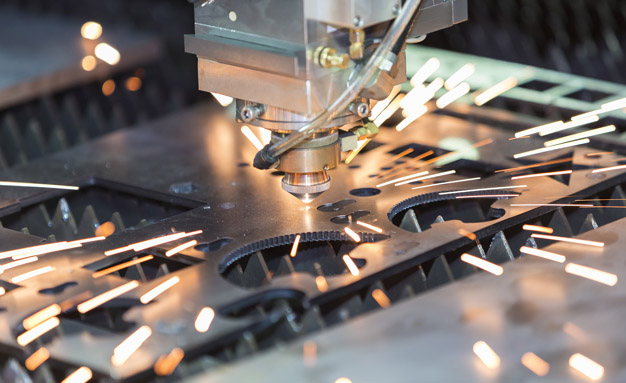

Un coupeur laser à fibre fonctionne en guidant un faisceau laser le long d'un câble à fibre optique jusqu'à une lentille de focalisation, qui focalise le faisceau sur un point précis du matériau. Cela génère une chaleur importante, ce qui fait fondre, brûler ou vaporiser le matériau, offrant une coupe nette et propre avec une grande précision.

Le cœur d'un appareil laser est le milieu de gain, un matériau qui amplifie la lumière. Ce milieu peut être un mélange de gaz, de liquide, de solide ou de semi-conducteurs.

Lorsque de l'énergie, souvent issue d'un courant électrique ou d'une autre source lumineuse, est introduite dans le milieu de gain, elle excite les atomes à l'intérieur, élevant les électrons à des niveaux d'énergie plus élevés. Lorsque ces électrons reviennent à leurs niveaux d'origine, ils émettent des photons.

Pour garantir que la lumière s'amplifie suffisamment, les lasers utilisent une paire de miroirs à chaque extrémité du milieu de gain, formant une cavité optique. Un miroir est entièrement réfléchissant, renvoyant toute la lumière dans le milieu, tandis que l'autre est partiellement réfléchissant, permettant à une partie de la lumière de s'échapper.

La lumière qui s'échappe est le faisceau laser.

Quels types de matériaux peuvent couper les machines laser à fibre ?

Les machines laser à fibre sont principalement utilisées pour couper divers métaux, notamment les aciers au carbone, l'acier inoxydable, les tôles d'aluminium, le laiton, le titane et le cuivre.

Elles peuvent traiter différentes épaisseurs et types de métaux avec précision et rapidité, ce qui les rend idéales pour les industries nécessitant une fabrication de métaux en fonction de la puissance de la source laser de la machine.

L'acier, connu pour sa résistance et sa durabilité, peut être coupé avec précision pour les applications automobiles, de construction et de construction navale. L'aluminium, léger mais solide, est couramment utilisé dans l'aérospatiale et l'électronique grand public, où les coupes de précision des lasers industriels sont essentielles.

Le cuivre, avec son excellente conductivité électrique, est souvent utilisé dans les composants électriques et nécessite souvent la précision que les machines de découpe laser à fibre peuvent fournir.

Résumé

En conclusion, les machines laser à fibre représentent une avancée transformatrice dans l'industrie manufacturière, offrant un mélange de précision, d'efficacité et de polyvalence inégalé par les méthodes de découpe traditionnelles.

Bien que l’investissement initial et les exigences en matière de compétences techniques puissent poser des défis, les avantages à long terme (notamment des coûts d’exploitation réduits, une maintenance minimale et des avantages environnementaux significatifs) font de la découpe laser à fibre un choix convaincant pour les entreprises qui cherchent à améliorer leurs capacités de production et leur durabilité.

Questions fréquemment posées (FAQ)

Pour terminer, voici quelques réponses à certaines questions fréquemment posées.

1. Pourquoi les lasers à fibre sont-ils tellement plus chers que les lasers CO2 non métalliques ?

Les lasers à fibre utilisent une technologie sophistiquée qui comprend un câble à fibre optique dopé avec des éléments de terres rares comme milieu de gain. Cette technologie est plus complexe et plus coûteuse à développer et à fabriquer que la technologie utilisée dans les lasers traditionnels.

2. Les machines de découpe laser à fibre peuvent-elles couper l'acrylique ?

Pour couper l'acrylique, les lasers CO2 sont le choix privilégié. Les lasers CO2 fonctionnent à une longueur d'onde différente (10,6 micromètres), qui est bien absorbée par l'acrylique et d'autres plastiques transparents. Cela permet au laser CO2 de couper efficacement l'acrylique, produisant un bord propre et poli qui est souvent souhaitable à des fins esthétiques ou pour des applications nécessitant de la précision.

3. Les machines de découpe laser à fibre peuvent-elles couper du bois ?

Bien que les lasers à fibre excellent dans les applications nécessitant une précision et une efficacité élevées dans le traitement des métaux et soient reconnus pour leur rapidité, leur faible entretien et leur rentabilité opérationnelle, leurs capacités ne s'étendent pas efficacement à la découpe du bois.

4. Les machines de découpe laser à fibre peuvent-elles couper du métal ?

Les machines de découpe laser à fibre excellent dans le traitement de divers métaux, notamment l'acier, l'acier inoxydable, l'aluminium, le laiton, le cuivre et le titane, entre autres. La technologie derrière les lasers à fibre les rend particulièrement adaptés à la découpe du métal.

5. Les machines de découpe laser à fibre peuvent-elles couper du verre ?

Les lasers à fibre émettent généralement de la lumière à une longueur d'onde d'environ 1,06 micromètre, qui n'est pas efficacement absorbée par le verre. Au lieu d'être absorbée, l'énergie laser a tendance à traverser le verre transparent sans l'affecter de manière significative, le rendant inefficace pour la découpe.

6. Les machines de découpe laser à fibre peuvent-elles couper du plastique ?

Les lasers à fibre peuvent couper certains types de plastiques, mais leur efficacité dépend en grande partie de la composition et de la couleur du matériau plastique spécifique. Les lasers CO2 sont généralement plus adaptés à la découpe ou à la gravure de plastiques.

7. Combien de temps la machine peut-elle être utilisée par jour ?

En principe, la machine peut être utilisée 10 à 12 heures par jour, mais pour garantir la durée de vie de la machine, nous recommandons de l'utiliser 8 à 10 heures maximum par jour et 5 à 6 jours par semaine.
