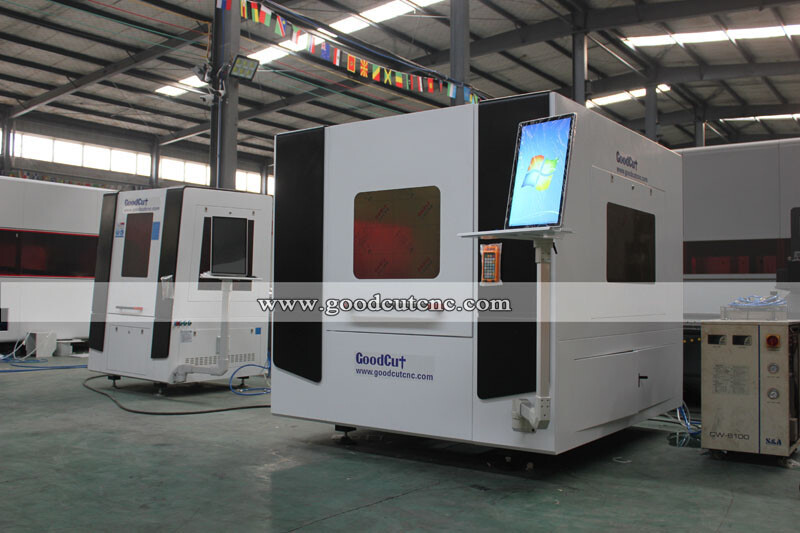

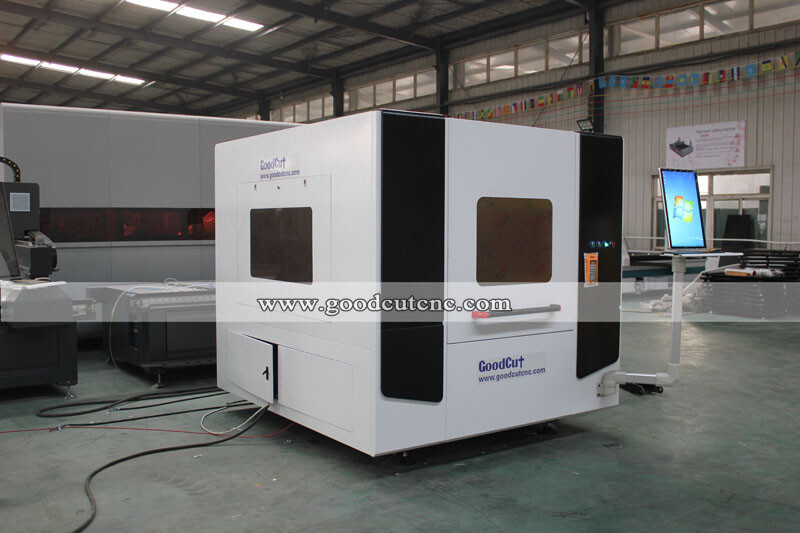

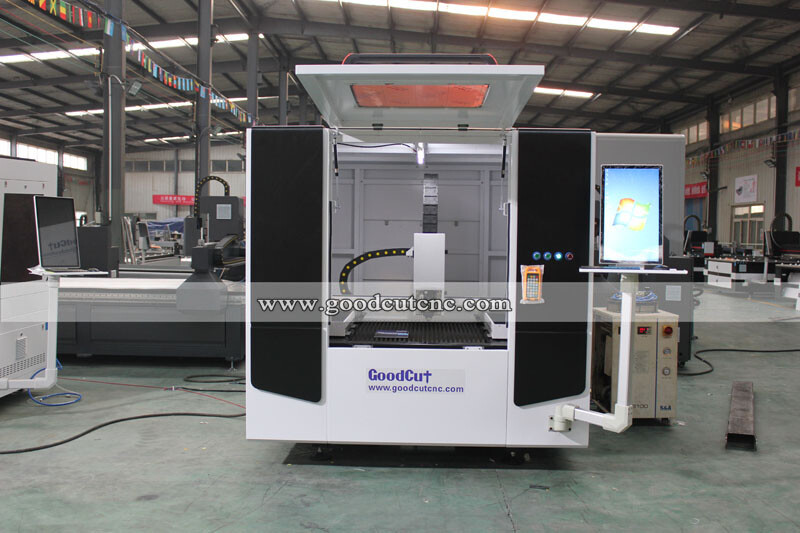

GC3030FC GC4040FC GC6090FC GC1390FC Machine de découpe au laser à fibre de petite taille pour le métal avec capot de protection

GC3030FC GC4040FC GC6090FC GC1390FC Machine de découpe au laser à fibre de petite taille pour le métal avec capot de protection
300*300mm 400*400mm 600*900mm ou 1300*900mm taille de travail avec couverture de protection complète.
Source laser Raycus/IPG.
Outils à rayons/tête laser WSX ou Raytools.
Système de contrôle Cypcut. Servomoteur
Description du produit

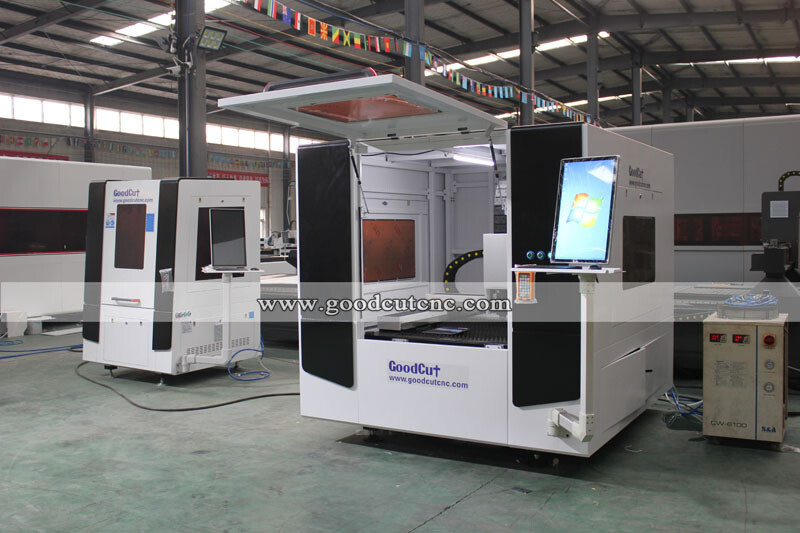

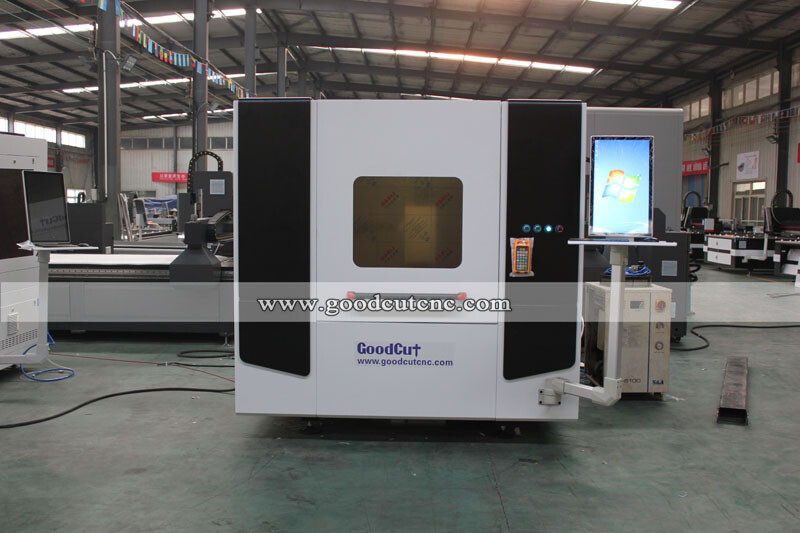

GC3030FC GC4040FC GC6090FC GC1390FC Machine de découpe au laser à fibre de petite taille pour le métal avec capot de protection

GC3030FC GC4040FC GC6090FC GC1390FC Machine de découpe au laser à fibre de petite taille pour le métal

Caractéristiques principale

1. Source laser à fibre : Adoptez une source laser à fibre de renommée mondiale : IPG allemand/dometic Raycus, la vitesse de coupe peut atteindre 15 à 20 m/min.

2. Tête de découpe laser : tête laser Raytools/tête laser WSX avec fonction de mise au point automatique, peut garder la même distance en fonction de la plaque métallique et de la tête de coupe pendant la coupe.
3. Plate-forme de travail : Il y a un tiroir sous la plate-forme de travail. Après la découpe de la tôle, les petits morceaux tomberont dans le tiroir inférieur pour une collecte facile.
4. Fenêtre d'observation de coupe : la fenêtre de couverture en verre vert peut filtrer le faisceau laser, sans blessure aux yeux et sans odeur. Respectueux de l'environnement et beau.
5. Système de contrôle PC : système de contrôle PC séparé humanisé, l'écran du PC peut être tourné à 180 degrés.
6. Japon Yaskawa Servomoteur et système d'entraînement : positionnement extrêmement précis ; faire fonctionner le mécanisme de positionnement mobile en douceur ; fiable et sans entretien.

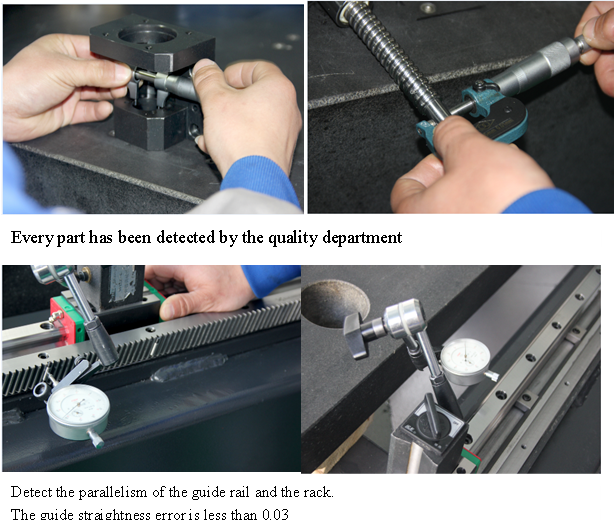

7. Transmission : Y aixs est une vis à billes de précision à double meulage et un rail de guidage Taiwan Hiwin ; X aixs rectifie la vis à billes de précision et le rail de guidage Taiwan Hiwin, peut assurer la précision de coupe et la vitesse rapide.
8. Système de contrôle : adoptez le système de contrôle Cypcut, capable d'une fonction d'édition puissante, capable de répondre à un large éventail de besoins de coupe.

Secteurs d'application

Fabrication de panneau d'affichage

Publicité

Panneaux

Signalisation

Lettres en métal

Lettres LED

Articles de cuisine

Lettres publicitaires

Traitement de la tôle

Composants métalliques

Quincaillerie

Châssis

Traitement des racks et des armoires

Métiers du métal

Articles d'art en métal

Découpe de panneau d'ascenseur

Matériel

Pièces automobiles

Cadre de lunettes

Parties éléctroniques

Plaques signalétiques

Qu'est-ce qu'une machine de découpe laser à fibre ?

Les machines de découpe laser à fibre représentent une avancée majeure dans l'industrie manufacturière, offrant un mélange de précision, d'efficacité et de polyvalence que les technologies de découpe traditionnelles ont du mal à égaler.

Au cœur de cette innovation se trouve le laser à fibre, un appareil qui génère un faisceau laser de haute intensité à travers une fibre optique dopée avec des éléments de terres rares.

Cette technologie a révolutionné la façon dont les matériaux sont découpés, gravés et traités dans divers secteurs.

Contrairement aux méthodes de découpe conventionnelles telles que la découpe à la flamme, le plasma et la découpe laser CO2 haute puissance, les lasers à fibre offrent une précision et une vitesse inégalées, permettant aux fabricants de réaliser des conceptions complexes et des tolérances serrées avec un minimum de déchets et des coûts d'exploitation réduits.

De plus, l'adaptabilité des machines de découpe laser à fibre pour travailler avec une large gamme de matériaux, leurs faibles besoins de maintenance et leur capacité à fonctionner avec un temps d'arrêt minimal ont encore renforcé leur statut de pierre angulaire de la fabrication moderne.



Comment fonctionne une machine de découpe laser à fibre ?

Un coupeur laser à fibre fonctionne en guidant un faisceau laser le long d'un câble à fibre optique jusqu'à une lentille de focalisation, qui focalise le faisceau sur un point précis du matériau. Cela génère une chaleur importante, ce qui fait fondre, brûler ou vaporiser le matériau, offrant une coupe nette et propre avec une grande précision.

Le cœur d'un appareil laser est le milieu de gain, un matériau qui amplifie la lumière. Ce milieu peut être un mélange de gaz, de liquide, de solide ou de semi-conducteurs.

Lorsque de l'énergie, souvent issue d'un courant électrique ou d'une autre source lumineuse, est introduite dans le milieu de gain, elle excite les atomes à l'intérieur, élevant les électrons à des niveaux d'énergie plus élevés. Lorsque ces électrons reviennent à leurs niveaux d'origine, ils émettent des photons.

Pour garantir que la lumière s'amplifie suffisamment, les lasers utilisent une paire de miroirs à chaque extrémité du milieu de gain, formant une cavité optique. Un miroir est entièrement réfléchissant, renvoyant toute la lumière dans le milieu, tandis que l'autre est partiellement réfléchissant, permettant à une partie de la lumière de s'échapper.

La lumière qui s'échappe est le faisceau laser.


Résumé

En conclusion, les machines laser à fibre représentent une avancée transformatrice dans l'industrie manufacturière, offrant un mélange de précision, d'efficacité et de polyvalence inégalé par les méthodes de découpe traditionnelles.

Bien que l’investissement initial et les exigences en matière de compétences techniques puissent poser des défis, les avantages à long terme (notamment des coûts d’exploitation réduits, une maintenance minimale et des avantages environnementaux significatifs) font de la découpe laser à fibre un choix convaincant pour les entreprises qui cherchent à améliorer leurs capacités de production et leur durabilité.

Contactez-nous

Jul-GoodCut , responsable marketing et commercial

Tél / Wechat / Whatsapp : 008617615806860

E-mail : goodcut1@goodcutcnc.com

Adresse : Salle 402, bâtiment Jinxing Longsheng, zone de haute technologie, district de Lixia, ville de Jinan, province du Shandong, Chine.


Paramètres:

Composants de la machine

Parametres

Taille de travail

300*300mm 400*600mm 600*900mm 1300*900mm

Puissance de Laser

Raycus 1000W/1500W/2000W/3000W etc (Facultatif: IPG)

Controleur

Controleur Cypcut

Tête laser

Tête laser Raytools / WSX

Moteur et pilote

Moteur et pilote Japon Fuji / Yaskawa

Épaisseur de coupe du laser

≤6mm

Vitesse de fonctionnement maximale

80m/min

Précision de position

±0.05mm/m

Vitesse de positionnement

20m/min

Système de contrôle

Cypcut

Type de position

feux rouge

Consommation d'énergie

≤12KW

Tension de travail

380V/50Hz

Gaz auxiliaire

oxygène, azote, air

Avantages:

1> Excellente qualité de chemin : point laser plus petit et efficacité de travail élevée, haute qualité.
2> Vitesse de coupe élevée : la vitesse de coupe est 2 à 3 fois supérieure à celle de la machine de découpe laser CO2 de même puissance.
3> Fonctionnement stable : adoptez les meilleurs lasers à fibre importés dans le monde, des performances stables, les pièces clés peuvent atteindre 100 000 heures ;
4> Haute efficacité pour la conversion photoélectrique : comparez avec la machine de découpe laser CO2, la machine de découpe laser à fibre a une efficacité de conversion photoélectrique trois fois supérieure.
5> Faible coût : économisez de l'énergie et protégez l'environnement. Le taux de conversion photoélectrique est jusqu'à 25-30%. Faible consommation d'énergie électrique, il ne représente qu'environ 20% à 30% de la machine de découpe laser CO2 traditionnelle.
6> Faible entretien : la transmission par fibre optique ne nécessite pas de lentille réfléchissante, économise les coûts de maintenance ;
7> Opérations faciles : transmission de ligne de fibre, aucun ajustement de chemin optique.
8> Sécurité : machine laser à fibre avec couvercle de protection complet, plus sûr.

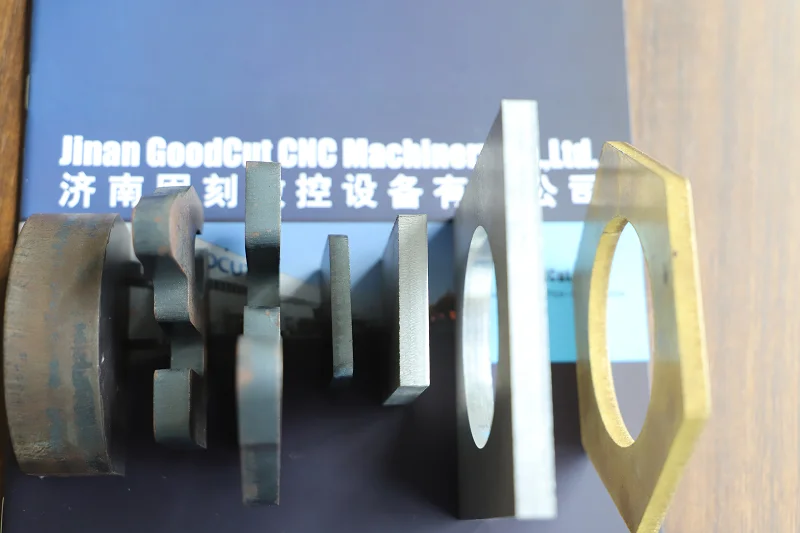

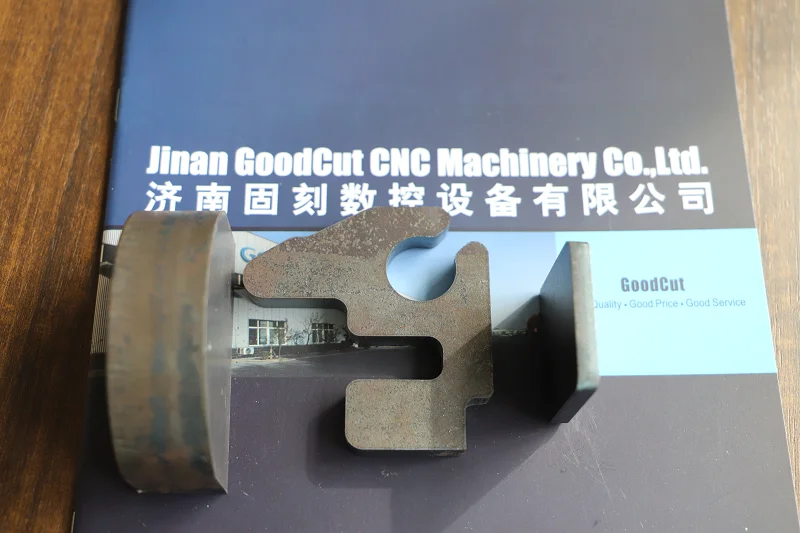

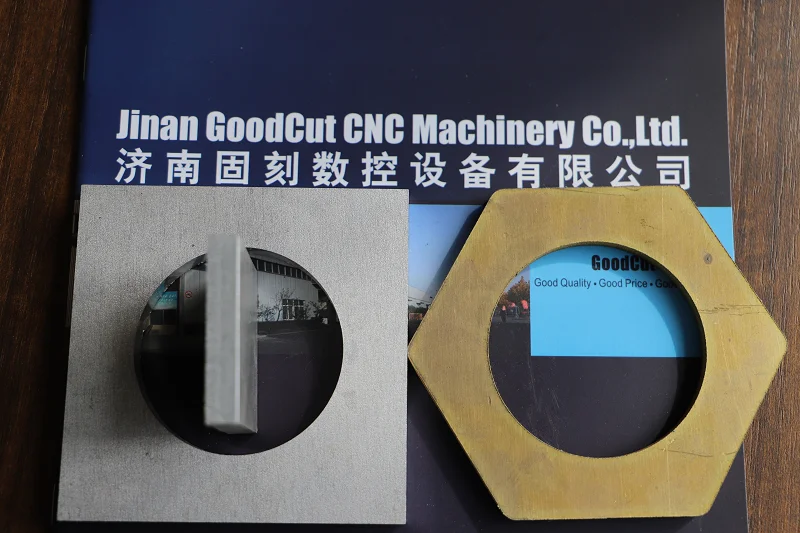

Quels types de matériaux peuvent couper les machines laser à fibre ?

Les machines laser à fibre sont principalement utilisées pour couper divers métaux, notamment les aciers au carbone, l'acier inoxydable, les tôles d'aluminium, le laiton, le titane et le cuivre.

Elles peuvent traiter différentes épaisseurs et types de métaux avec précision et rapidité, ce qui les rend idéales pour les industries nécessitant une fabrication de métaux en fonction de la puissance de la source laser de la machine.

L'acier, connu pour sa résistance et sa durabilité, peut être coupé avec précision pour les applications automobiles, de construction et de construction navale. L'aluminium, léger mais solide, est couramment utilisé dans l'aérospatiale et l'électronique grand public, où les coupes de précision des lasers industriels sont essentielles.

Le cuivre, avec son excellente conductivité électrique, est souvent utilisé dans les composants électriques et nécessite souvent la précision que les machines de découpe laser à fibre peuvent fournir.



Avantages et bénéfices des machines de découpe laser à fibre

La technologie de découpe laser à fibre se distingue dans l'industrie manufacturière par ses avantages exceptionnels, allant de sa précision à ses avantages environnementaux.

1. Haute précision et exactitude

L'un des avantages les plus importants de la découpe laser à fibre est sa précision et son exactitude inégalées.

Cette technologie permet des coupes extrêmement fines, avec une largeur de trait minimale, ce qui permet des conceptions complexes et des tolérances serrées qui dépassent souvent les capacités des méthodes de coupe traditionnelles.

Cette précision est cruciale dans les industries où même le moindre écart peut compromettre la fonctionnalité ou la sécurité d'un composant, comme dans l'aérospatiale et la fabrication de dispositifs médicaux.

2. Efficacité et rapidité

Les découpeurs laser à fibre sont réputés pour leur efficacité et leur rapidité, capables de couper des matériaux beaucoup plus rapidement que les méthodes de découpe mécanique (en fonction de la puissance du laser bien sûr).

Cette rapidité ne concerne pas seulement le rythme de coupe brut ; elle comprend également des temps de configuration réduits et un traitement plus rapide, car la technologie permet des ajustements rapides pour couper différents matériaux et formes.

Le résultat est une réduction significative des délais d'exécution, permettant aux fabricants d'augmenter leur productivité et de respecter des délais serrés.

3. Faibles coûts de maintenance et d'exploitation

Par rapport aux technologies de découpe traditionnelles, les découpeurs laser à fibre nécessitent moins de maintenance et ont des coûts d'exploitation inférieurs. La configuration laser à fibre comporte moins de pièces mobiles et nécessite peu d'entretien des pièces mobiles et de réglage optique des miroirs, qui sont souvent nécessaires dans d'autres types de découpe laser.

Cette réduction des coûts de maintenance et de consommables contribue à réduire le coût total de possession et d'exploitation au fil du temps.

4. Avantages environnementaux : efficacité énergétique et gaspillage minimal

La technologie de découpe au laser à fibre est non seulement efficace en termes de vitesse et de précision, mais aussi en termes d’utilisation de l’énergie.

Elle est beaucoup plus économe en énergie que les méthodes de découpe conventionnelles, ce qui entraîne une consommation d’électricité plus faible et un impact environnemental réduit.

Cette efficacité, combinée au besoin réduit de consommables, fait de la découpe au laser à fibre un choix plus durable pour l’industrie manufacturière.

Questions fréquemment posées (FAQ)

Voici quelques réponses à certaines questions fréquemment posées.

1. Pourquoi les lasers à fibre sont-ils tellement plus chers que les lasers CO2 non métalliques ?

Les lasers à fibre utilisent une technologie sophistiquée qui comprend un câble à fibre optique dopé avec des éléments de terres rares comme milieu de gain. Cette technologie est plus complexe et plus coûteuse à développer et à fabriquer que la technologie utilisée dans les lasers traditionnels.

2. Les machines de découpe laser à fibre peuvent-elles couper l'acrylique ?

Pour couper l'acrylique, les lasers CO2 sont le choix privilégié. Les lasers CO2 fonctionnent à une longueur d'onde différente (10,6 micromètres), qui est bien absorbée par l'acrylique et d'autres plastiques transparents. Cela permet au laser CO2 de couper efficacement l'acrylique, produisant un bord propre et poli qui est souvent souhaitable à des fins esthétiques ou pour des applications nécessitant de la précision.

3. Les machines de découpe laser à fibre peuvent-elles couper du bois ?

Bien que les lasers à fibre excellent dans les applications nécessitant une précision et une efficacité élevées dans le traitement des métaux et soient reconnus pour leur rapidité, leur faible entretien et leur rentabilité opérationnelle, leurs capacités ne s'étendent pas efficacement à la découpe du bois.

4. Les machines de découpe laser à fibre peuvent-elles couper du métal ?

Les machines de découpe laser à fibre excellent dans le traitement de divers métaux, notamment l'acier, l'acier inoxydable, l'aluminium, le laiton, le cuivre et le titane, entre autres. La technologie derrière les lasers à fibre les rend particulièrement adaptés à la découpe du métal.

5. Les machines de découpe laser à fibre peuvent-elles couper du verre ?

Les lasers à fibre émettent généralement de la lumière à une longueur d'onde d'environ 1,06 micromètre, qui n'est pas efficacement absorbée par le verre. Au lieu d'être absorbée, l'énergie laser a tendance à traverser le verre transparent sans l'affecter de manière significative, le rendant inefficace pour la découpe.

6. Les machines de découpe laser à fibre peuvent-elles couper du plastique ?

Les lasers à fibre peuvent couper certains types de plastiques, mais leur efficacité dépend en grande partie de la composition et de la couleur du matériau plastique spécifique. Les lasers CO2 sont généralement plus adaptés à la découpe ou à la gravure de plastiques.

7. Combien de temps la machine peut-elle être utilisée par jour ?

En principe, la machine peut être utilisée 10 à 12 heures par jour, mais pour garantir la durée de vie de la machine, nous recommandons de l'utiliser 8 à 10 heures maximum par jour et 5 à 6 jours par semaine.
