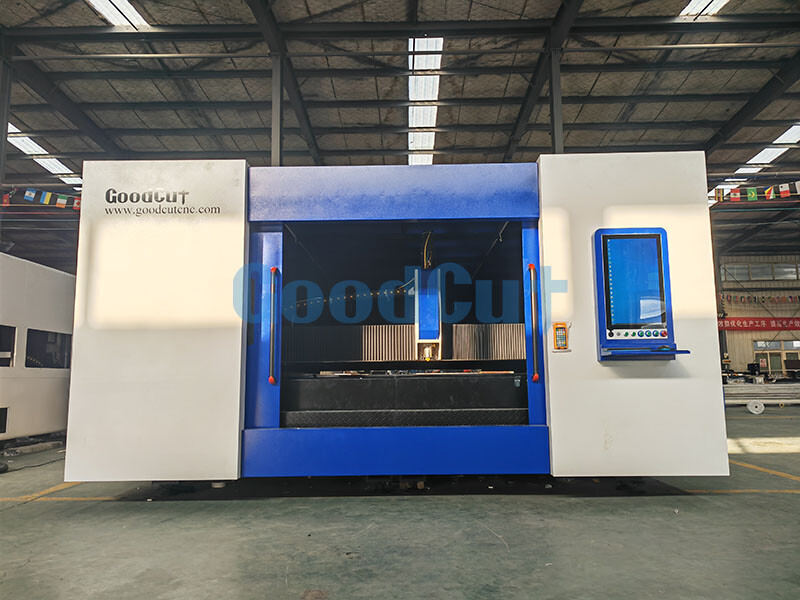

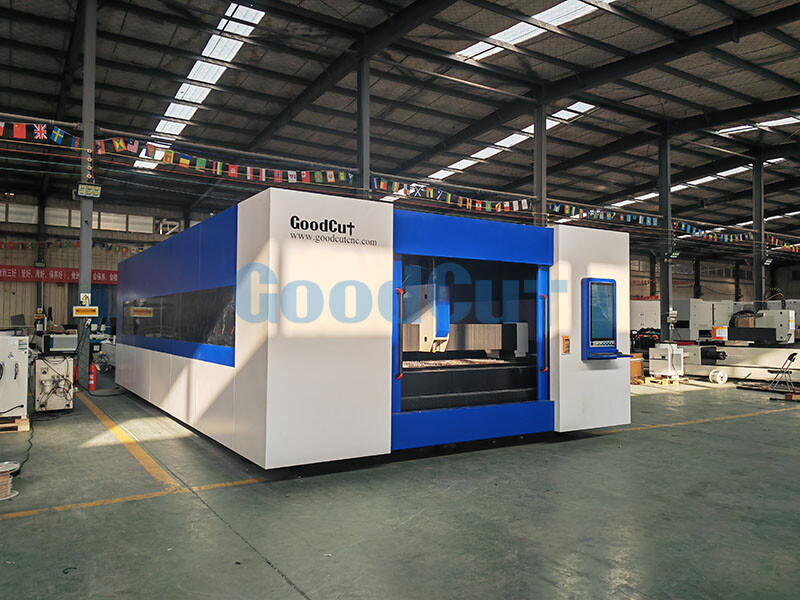

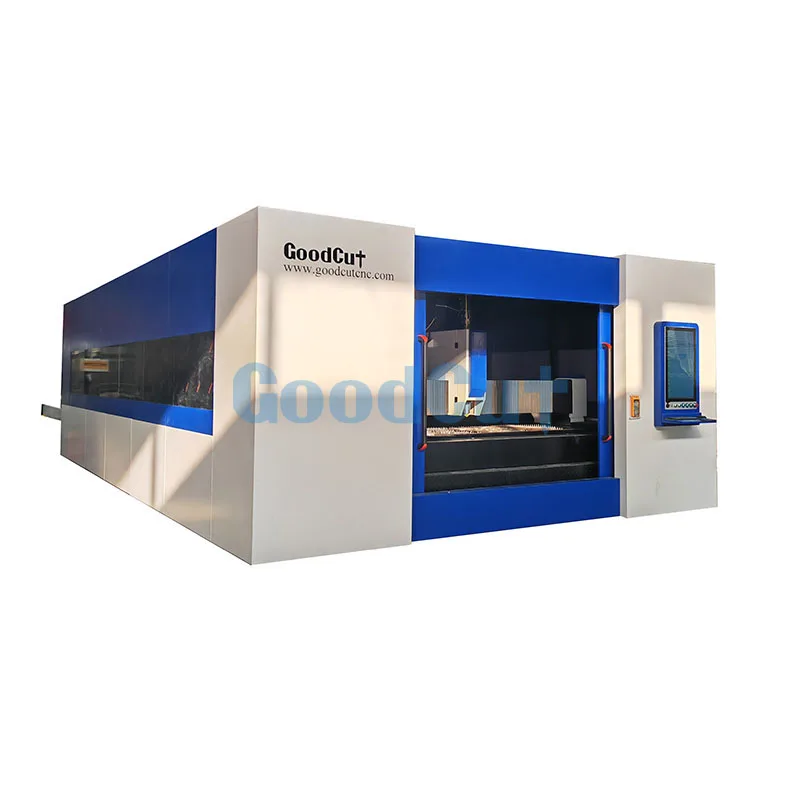

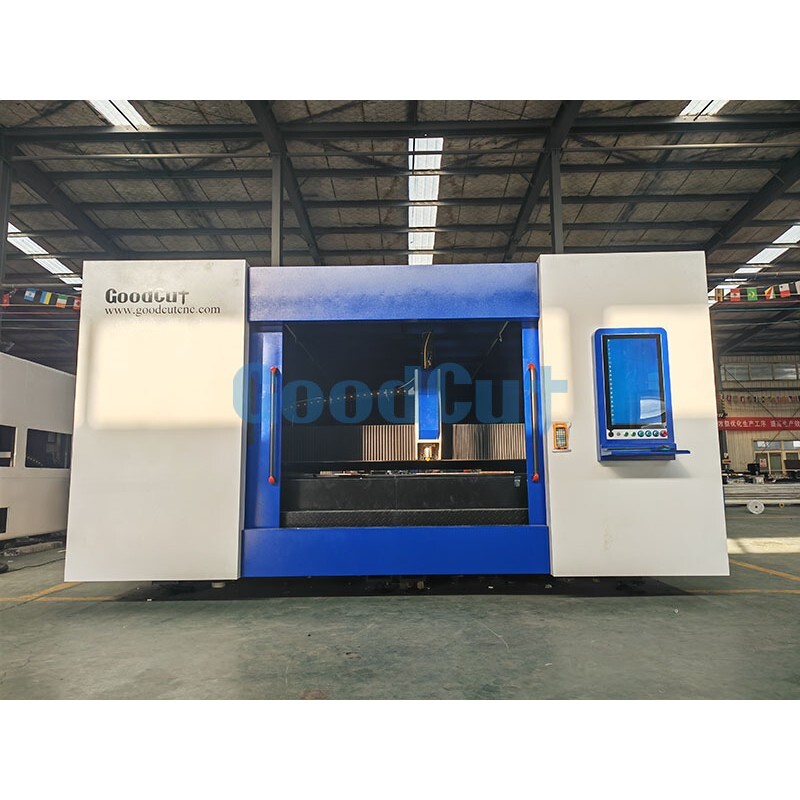

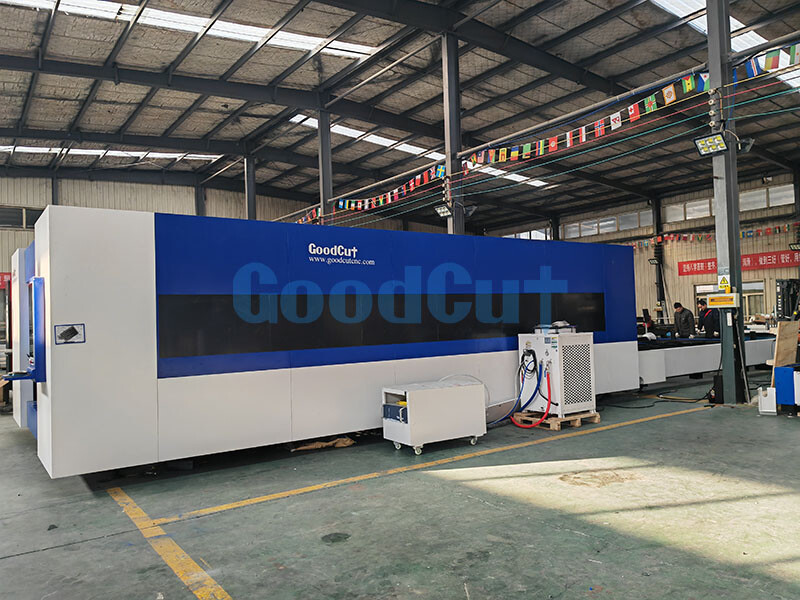

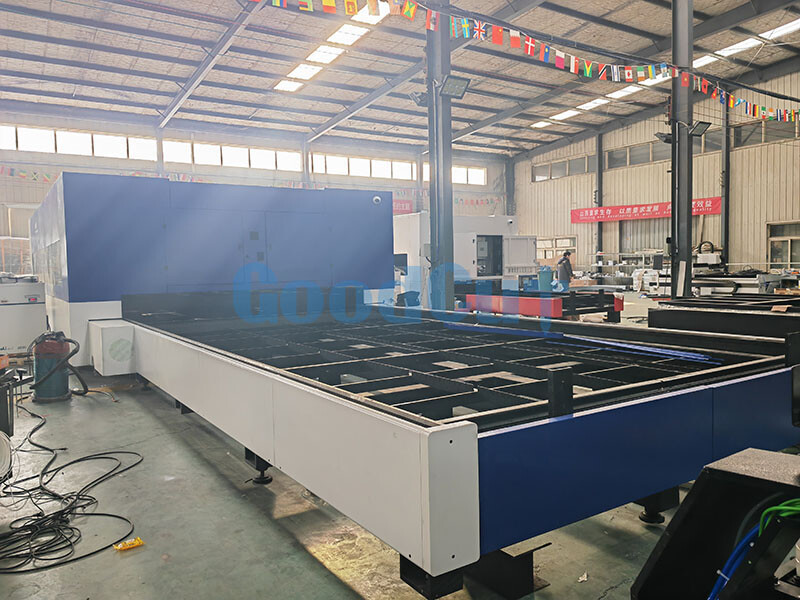

GC3060FC-D Machine de découpe au Laser à fibre à double tables avec capot de protection fermé pour métaux plats

GC3060FC-D Machine de découpe au Laser à fibre à double tables avec capot de protection fermé pour métaux plats
Découpeuse d'acier au carbone etc. d'acier inoxydable avec capot de protection sécurisé, plate-forme d'échange 1kw 2kw 3kw 4kw 6kww 8kw 12kw source laser Servomoteur et pilote Japonais Fuji ou Yaskawa
Description du produit

GC3060FC-D Machine de découpe au Laser à fibre à double tables avec capot de protection fermé pour métaux plats



Paramètres:

Modèle

GC3060FC-D Machine de découpe au laser à fibre

Zone de travail

3000*6000mm

Puissance du laser

1000w/1500w/2000w/3000w/4000w/6000w/8000w

Couverture entière

Oui

Table de travail

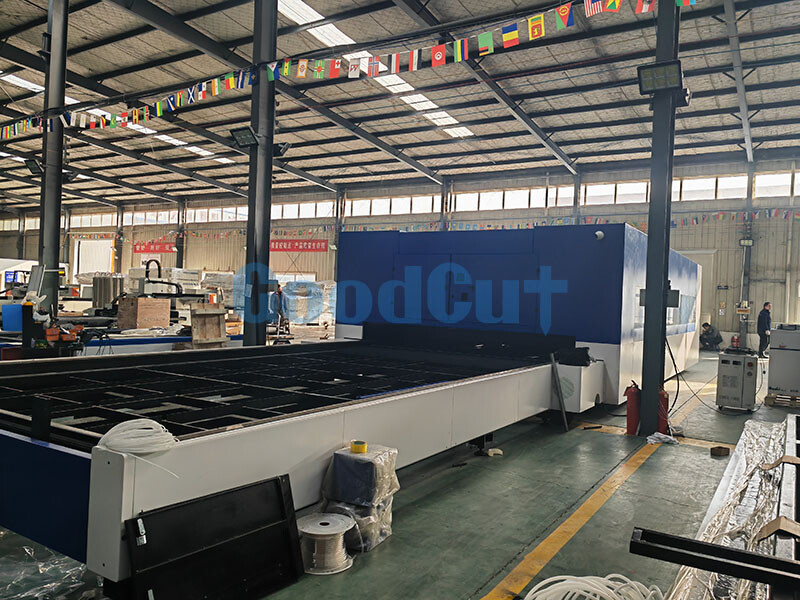

Table d'échange, peut changer de table automatiquement

Vitesse de fonctionnement maximale au ralenti

1200mm/s

Précision de positionnement

±0.05mm/m

Vitesse de positionnement

20m/min

Largeur de ligne minimale

± 0.02mm

Épaisseur de coupe

≤6mm

Système de contrôle

Cypcut

Type de position

Point rouge

Consommation d'énergie

≤12KW

Tension de travail

380V/50Hz

Gaz auxiliaire

oxygène, azote, air

Durée de vie du module fibre

Plus de 100000 heures

Tête de découpe laser fibre

Tête de découpe laser Raytools

Lentille de mise au point

Importé

Système de pilote

Servomoteur Yaskawa 1500W fabriqué au Japon

Système de guide-lineaire

PMI fabriqué à Taïwan, (Option THK fabriqué au Japon)

Système de transmission

Type à double crémaillère et pignon

Système de crémaillère

Fabriqué en Allemagne

Système de chaîne

Igus fabriqué en Allemagne

Temps de garantie

3 Ans


Source laser à fibre IPG d'origine Allemande ou source laser RAYCUS adoptée avec une longue durée de vie jusqu'à

150 000 heures et une vitesse de coupe élevée jusqu'à 15 m/min ;

♦ Le servomoteur Japon YASKAWA avec système d'entraînement à double vis à billes peut garantir une haute précision de coupe, en particulier par rapport au système à pilote unique.

♦Tête laser Raytools de renommée mondiale importée avec suiveur de hauteur de mise au point automatique, qui peut assurer la même distance constante entre la tête et le matériau de coupe

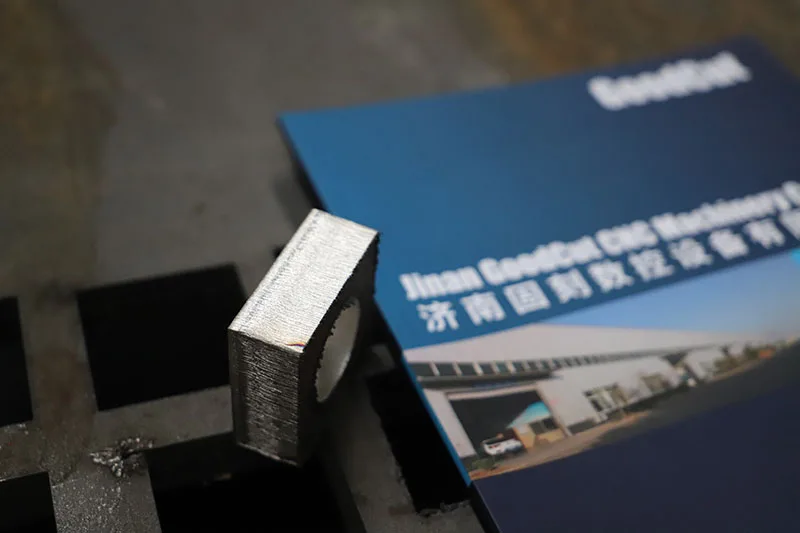

♦La fente de coupe est très hachée, peut atteindre jusqu'à 0,05 mm. La machine est très appropriée pour le traitement des pièces de précision avec un rendement élevé.

♦Système de lubrification automatique pour mécanicien, qui peut lubrifier le rail de guidage linéaire près de 500 fois par minute pour assurer la haute précision.

♦ Système de collecte pratique, qui a la conception spéciale de l'entonnoir pour faciliter la collecte

♦ Libre de tout entretien, en raison de la transmission par fibre optique, de la transmission par ligne de fibre, pas besoin de lentille réfléchissante, sans réglage optique, économisez sur les coûts de maintenance.

♦Pièce en option : Dispositif rotatif pour la coupe de tubes ronds et carrés.


Questions fréquemment posées (FAQ)

Voici quelques réponses à certaines questions fréquemment posées.

1. Pourquoi les lasers à fibre sont-ils tellement plus chers que les lasers CO2 non métalliques ?

Les lasers à fibre utilisent une technologie sophistiquée qui comprend un câble à fibre optique dopé avec des éléments de terres rares comme milieu de gain. Cette technologie est plus complexe et plus coûteuse à développer et à fabriquer que la technologie utilisée dans les lasers traditionnels.

2. Les machines de découpe laser à fibre peuvent-elles couper l'acrylique ?

Pour couper l'acrylique, les lasers CO2 sont le choix privilégié. Les lasers CO2 fonctionnent à une longueur d'onde différente (10,6 micromètres), qui est bien absorbée par l'acrylique et d'autres plastiques transparents. Cela permet au laser CO2 de couper efficacement l'acrylique, produisant un bord propre et poli qui est souvent souhaitable à des fins esthétiques ou pour des applications nécessitant de la précision.

3. Les machines de découpe laser à fibre peuvent-elles couper du bois ?

Bien que les lasers à fibre excellent dans les applications nécessitant une précision et une efficacité élevées dans le traitement des métaux et soient reconnus pour leur rapidité, leur faible entretien et leur rentabilité opérationnelle, leurs capacités ne s'étendent pas efficacement à la découpe du bois.

4. Les machines de découpe laser à fibre peuvent-elles couper du métal ?

Les machines de découpe laser à fibre excellent dans le traitement de divers métaux, notamment l'acier, l'acier inoxydable, l'aluminium, le laiton, le cuivre et le titane, entre autres. La technologie derrière les lasers à fibre les rend particulièrement adaptés à la découpe du métal.

5. Les machines de découpe laser à fibre peuvent-elles couper du verre ?

Les lasers à fibre émettent généralement de la lumière à une longueur d'onde d'environ 1,06 micromètre, qui n'est pas efficacement absorbée par le verre. Au lieu d'être absorbée, l'énergie laser a tendance à traverser le verre transparent sans l'affecter de manière significative, le rendant inefficace pour la découpe.

6. Les machines de découpe laser à fibre peuvent-elles couper du plastique ?

Les lasers à fibre peuvent couper certains types de plastiques, mais leur efficacité dépend en grande partie de la composition et de la couleur du matériau plastique spécifique. Les lasers CO2 sont généralement plus adaptés à la découpe ou à la gravure de plastiques.

7. Combien de temps la machine peut-elle être utilisée par jour ?

En principe, la machine peut être utilisée 10 à 12 heures par jour, mais pour garantir la durée de vie de la machine, nous recommandons de l'utiliser 8 à 10 heures maximum par jour et 5 à 6 jours par semaine.

Contactez-nous

Jul-GoodCut , responsable marketing et commercial

Tél / Wechat / Whatsapp : 008617615806860

E-mail : goodcut1@goodcutcnc.com

Adresse : Salle 402, bâtiment Jinxing Longsheng, zone de haute technologie, district de Lixia, ville de Jinan, province du Shandong, Chine.








Qu'est-ce qu'une machine de découpe laser à fibre ?

Les machines de découpe laser à fibre représentent une avancée majeure dans l'industrie manufacturière, offrant un mélange de précision, d'efficacité et de polyvalence que les technologies de découpe traditionnelles ont du mal à égaler.

Au cœur de cette innovation se trouve le laser à fibre, un appareil qui génère un faisceau laser de haute intensité à travers une fibre optique dopée avec des éléments de terres rares.

Cette technologie a révolutionné la façon dont les matériaux sont découpés, gravés et traités dans divers secteurs.

Contrairement aux méthodes de découpe conventionnelles telles que la découpe à la flamme, le plasma et la découpe laser CO2 haute puissance, les lasers à fibre offrent une précision et une vitesse inégalées, permettant aux fabricants de réaliser des conceptions complexes et des tolérances serrées avec un minimum de déchets et des coûts d'exploitation réduits.

De plus, l'adaptabilité des machines de découpe laser à fibre pour travailler avec une large gamme de matériaux, leurs faibles besoins de maintenance et leur capacité à fonctionner avec un temps d'arrêt minimal ont encore renforcé leur statut de pierre angulaire de la fabrication moderne.

Comment fonctionne une machine de découpe laser à fibre ?

Un coupeur laser à fibre fonctionne en guidant un faisceau laser le long d'un câble à fibre optique jusqu'à une lentille de focalisation, qui focalise le faisceau sur un point précis du matériau. Cela génère une chaleur importante, ce qui fait fondre, brûler ou vaporiser le matériau, offrant une coupe nette et propre avec une grande précision.

Le cœur d'un appareil laser est le milieu de gain, un matériau qui amplifie la lumière. Ce milieu peut être un mélange de gaz, de liquide, de solide ou de semi-conducteurs.

Lorsque de l'énergie, souvent issue d'un courant électrique ou d'une autre source lumineuse, est introduite dans le milieu de gain, elle excite les atomes à l'intérieur, élevant les électrons à des niveaux d'énergie plus élevés. Lorsque ces électrons reviennent à leurs niveaux d'origine, ils émettent des photons.

Pour garantir que la lumière s'amplifie suffisamment, les lasers utilisent une paire de miroirs à chaque extrémité du milieu de gain, formant une cavité optique. Un miroir est entièrement réfléchissant, renvoyant toute la lumière dans le milieu, tandis que l'autre est partiellement réfléchissant, permettant à une partie de la lumière de s'échapper.

La lumière qui s'échappe est le faisceau laser.

Quels types de matériaux peuvent couper les machines laser à fibre ?

Les machines laser à fibre sont principalement utilisées pour couper divers métaux, notamment les aciers au carbone, l'acier inoxydable, les tôles d'aluminium, le laiton, le titane et le cuivre.

Elles peuvent traiter différentes épaisseurs et types de métaux avec précision et rapidité, ce qui les rend idéales pour les industries nécessitant une fabrication de métaux en fonction de la puissance de la source laser de la machine.

L'acier, connu pour sa résistance et sa durabilité, peut être coupé avec précision pour les applications automobiles, de construction et de construction navale. L'aluminium, léger mais solide, est couramment utilisé dans l'aérospatiale et l'électronique grand public, où les coupes de précision des lasers industriels sont essentielles.

Le cuivre, avec son excellente conductivité électrique, est souvent utilisé dans les composants électriques et nécessite souvent la précision que les machines de découpe laser à fibre peuvent fournir.


Avantages et bénéfices des machines de découpe laser à fibre

La technologie de découpe laser à fibre se distingue dans l'industrie manufacturière par ses avantages exceptionnels, allant de sa précision à ses avantages environnementaux.

1. Haute précision et exactitude

L'un des avantages les plus importants de la découpe laser à fibre est sa précision et son exactitude inégalées.

Cette technologie permet des coupes extrêmement fines, avec une largeur de trait minimale, ce qui permet des conceptions complexes et des tolérances serrées qui dépassent souvent les capacités des méthodes de coupe traditionnelles.

Cette précision est cruciale dans les industries où même le moindre écart peut compromettre la fonctionnalité ou la sécurité d'un composant, comme dans l'aérospatiale et la fabrication de dispositifs médicaux.

2. Efficacité et rapidité

Les découpeurs laser à fibre sont réputés pour leur efficacité et leur rapidité, capables de couper des matériaux beaucoup plus rapidement que les méthodes de découpe mécanique (en fonction de la puissance du laser bien sûr).

Cette rapidité ne concerne pas seulement le rythme de coupe brut ; elle comprend également des temps de configuration réduits et un traitement plus rapide, car la technologie permet des ajustements rapides pour couper différents matériaux et formes.

Le résultat est une réduction significative des délais d'exécution, permettant aux fabricants d'augmenter leur productivité et de respecter des délais serrés.

3. Faibles coûts de maintenance et d'exploitation

Par rapport aux technologies de découpe traditionnelles, les découpeurs laser à fibre nécessitent moins de maintenance et ont des coûts d'exploitation inférieurs. La configuration laser à fibre comporte moins de pièces mobiles et nécessite peu d'entretien des pièces mobiles et de réglage optique des miroirs, qui sont souvent nécessaires dans d'autres types de découpe laser.

Cette réduction des coûts de maintenance et de consommables contribue à réduire le coût total de possession et d'exploitation au fil du temps.

4. Avantages environnementaux : efficacité énergétique et gaspillage minimal

La technologie de découpe au laser à fibre est non seulement efficace en termes de vitesse et de précision, mais aussi en termes d’utilisation de l’énergie.

Elle est beaucoup plus économe en énergie que les méthodes de découpe conventionnelles, ce qui entraîne une consommation d’électricité plus faible et un impact environnemental réduit.

Cette efficacité, combinée au besoin réduit de consommables, fait de la découpe au laser à fibre un choix plus durable pour l’industrie manufacturière.
