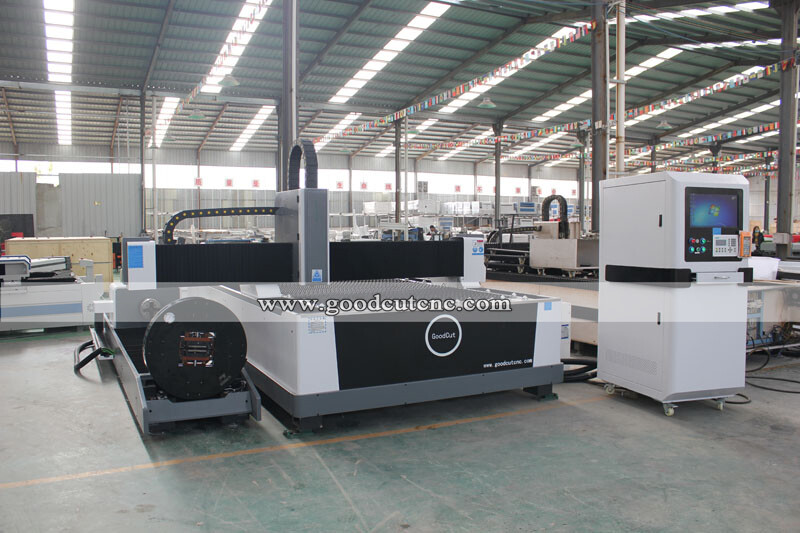

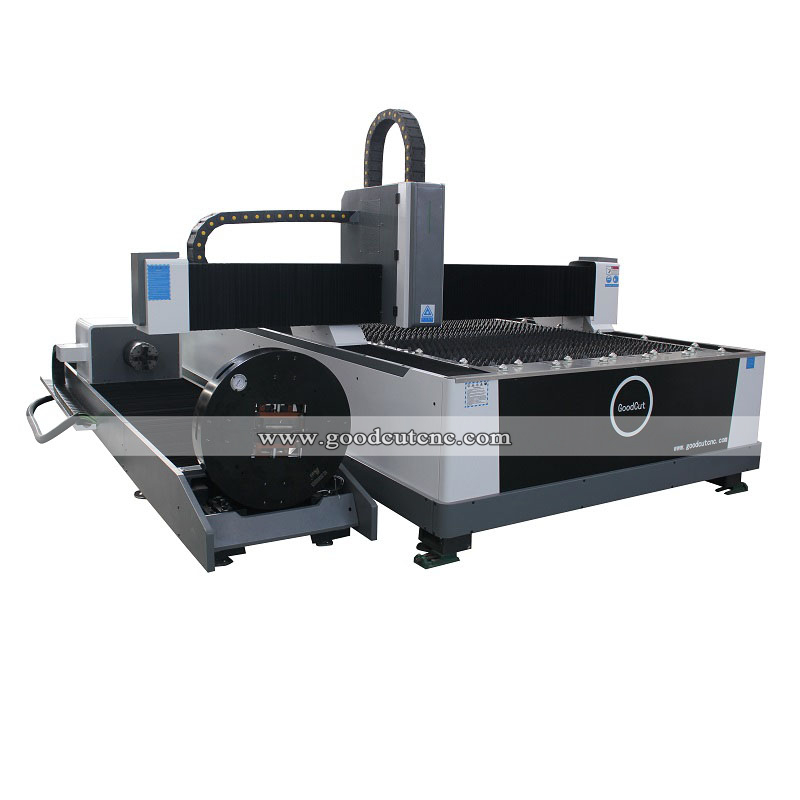

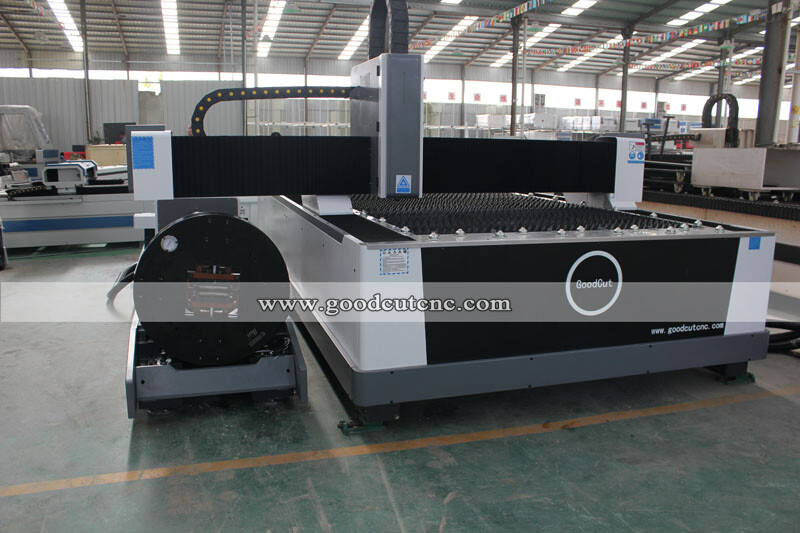

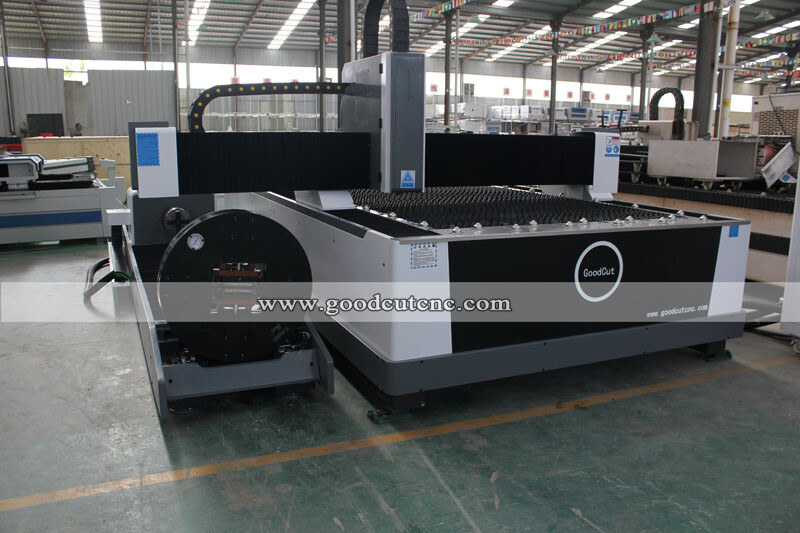

GC1530FR Machine de découpe laser à fibre avec toupie pour la découpe de plaques et de tubes

Paramètre :

Fonctionnalité :

1. Tête de découpe laser Auto sensor de la marque Swiss Raytool. Avec système Auto sensor. Garantit la découpe de l'acier déformé.

À l'intérieur de la tête laser, un miroir collimateur, une lentille de focalisation et un miroir de protection. À la base, une buse en cuivre, diamètre principalement de

1,5 mm.

2. Système de contrôle CYPCUT et logiciel en anglais, compatible avec les fichiers DXF ou AI. Dessin dans le logiciel

également possible. Logiciel avec mode de découpe rapide pour gagner du temps. Fonction de nesting, composition automatique pour économiser

les matériaux en optimisant l'espace.

3. Lors de la découpe des métaux, une énergie thermique est générée dans la tête laser et la source laser. Un refroidisseur d'eau refroidit les miroirs

 et la source laser. La température du refroidisseur s'ajuste automatiquement, généralement réglée à 25°C. L'eau doit être pure.

4. Source laser Raycus 500W-6000W (meilleure marque chinoise) : Adaptée aux matériaux réfléchissants comme l'aluminium et le cuivre.

Conversion photovoltaïque supérieure à 30%. Environnement de travail : 10-40°C. Climatisation intégrée pour maintenir la température.

5. Système de transmission par crémaillère avec rails de marque allemande. Vitesse maximale des axes X et Y : 80 m/min.

6. Moteurs d'entraînement Yaskawa japonais à couple élevé. Compatibles avec le système de transmission, améliorent vitesse et précision.

7. À la base de la machine, un collecteur pour récupérer les pièces découpées. Roulettes intégrées pour un déplacement facile.

8. Système de purge intégré au bâti. Capture immédiate des fumées après découpe. Protection de l'environnement essentielle.

9. Système d'alimentation à rouleaux. Chargement simplifié des tôles lourdes et protection contre les rayures.

10. La crémaillère et les rails nécessitent un entretien régulier par lubrification pour garantir fluidité et précision.

11. Poutre de l'axe X en aluminium aéronautique, remplace le portique soudé en acier, allège la machine pour une vitesse accrue.

Applications :

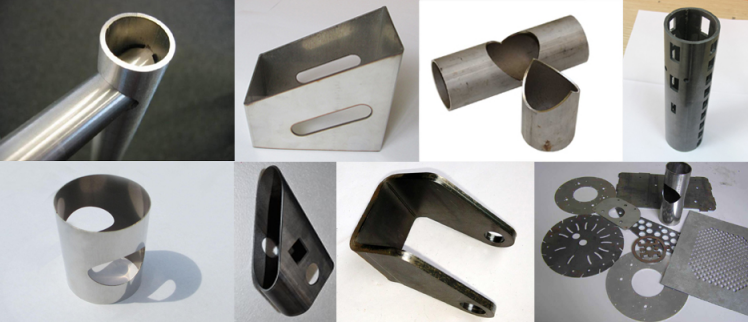

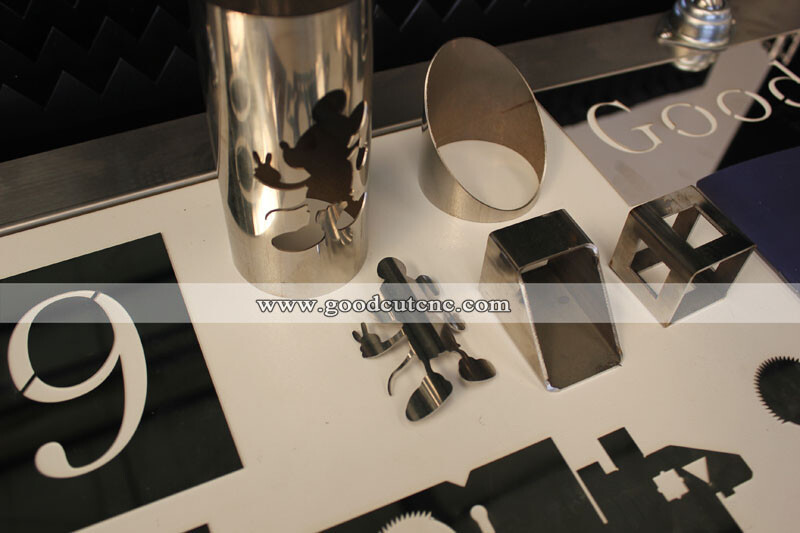

1. Découpe d'acier au carbone, acier au manganèse, acier à ressort, acier inoxydable, alliage de titane, tôle galvanisée, plaque d'aluminium, laiton, cuivre

et autres métaux.

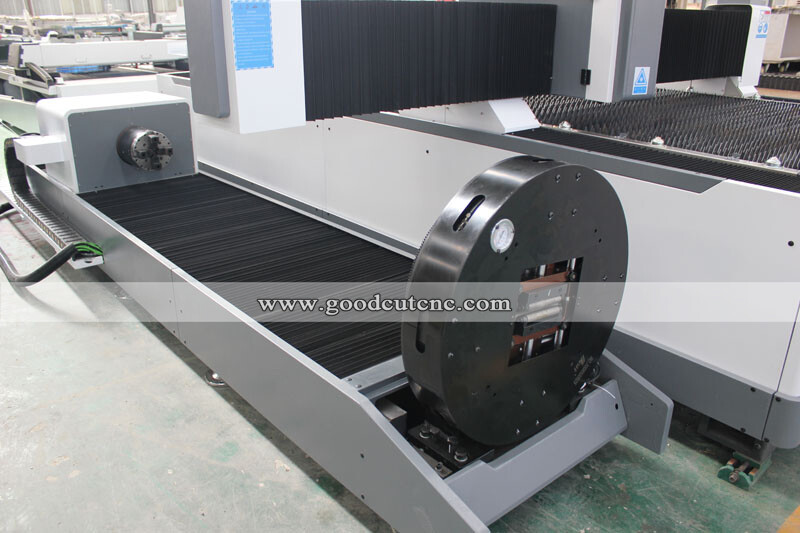

2. Découpe de tubes ronds ou carrés en acier au carbone, acier au manganèse, acier inoxydable, alliage de titane, tôle galvanisée, plaque d'aluminium,

laiton, cuivre.

3. Découpe de matériaux métalliques spéciaux ou ultra-épais.
