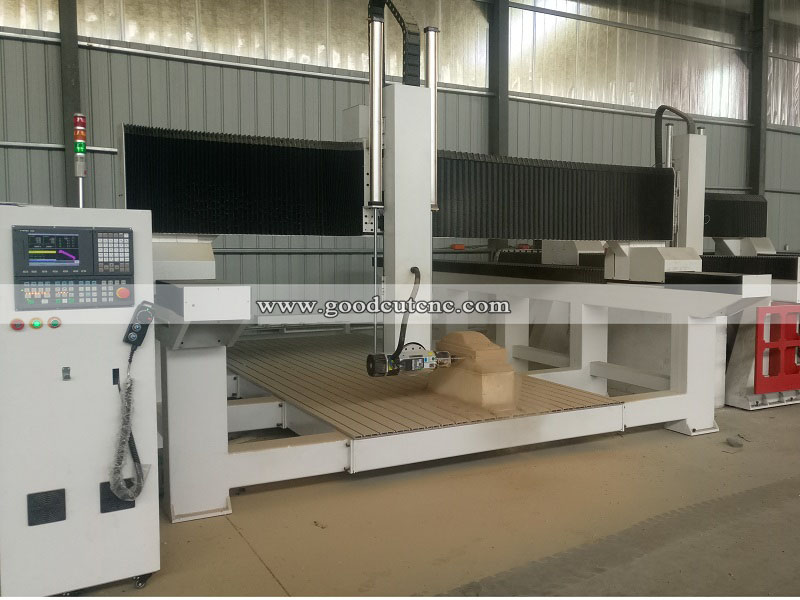

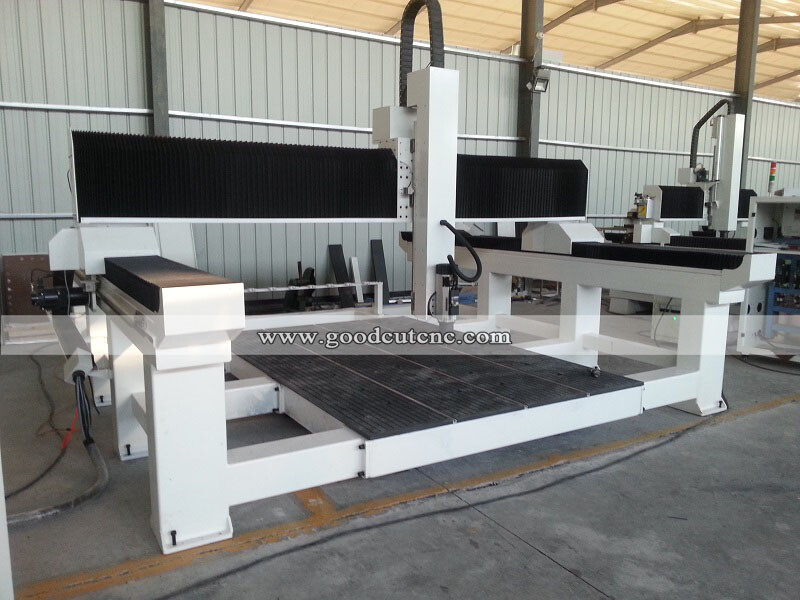

GC1325ATC-4 Axe

Routeur CNC 4 axes GC1325ATC-4 avec broche ATC rotative 9KW pour gravure et travail du bois 3D

Avantages :

1. Structure soudée en gros tube d'acier, traitée par vieillissement et revenu, fiable et stable, résistant à la déformation.
2. Composants de qualité supérieure, broche ATC 4 axes HSD/HQD, variateur Delta, vis à billes TBI, servomoteurs Yaskawa, système de contrôle Syntec, etc. Temps de travail prolongé, haute précision et efficacité.
3. Système de magasin d'outils linéaire avec fourches et porte-outils 8/10/12, chargé avec la broche, permet un changement d'outils rapide et économise du temps sur la machine CNC 4 axes pour le bois.
4. Nombreuses configurations optionnelles et service OEM disponibles. Différentes configurations seront proposées selon vos besoins.

Paramètres :

Caractéristiques principales :

1. Broche HSD : marque renommée d'origine italienne, vous pouvez également choisir la broche Hitech ou la broche chinoise HQD.
2. Système de contrôle SYNTEC : de Taïwan, haute performance et prix compétitif.
3. Servomoteur et variateur Yaskawa : du Japon, haute précision et longue durée de vie.
4. Guide linéaire HIWIN : de Taïwan, utilisé pour les mouvements linéaires réciproques.
5. Zone de travail : 1300*2500*400mm, autres tailles en option, axe rotatif C : 180 degrés.
6. Structure en acier entièrement soudée épaissie à 10mm.
7. Système d'entraînement : X, Y-Crémaillère Z-Vis à billes, Z avec vis à billes de haute précision.
8. Lubrification automatique : pour lubrifier les rails et les patins, améliorant le fonctionnement.
9. Composants électriques Schneider : marque originale de France.
10. Interrupteur Omron japonais avec longue durée de vie.
11. Réducteur Shimpo du Japon : plus puissant et plus précis.
12. Table à vide et rainures en T avec plaque en aluminium : utilise une pompe à vide et des pinces pour fixer les matériaux.

13. Machine CNC à changement d'outils automatique avec 12 outils

Détails des pièces :

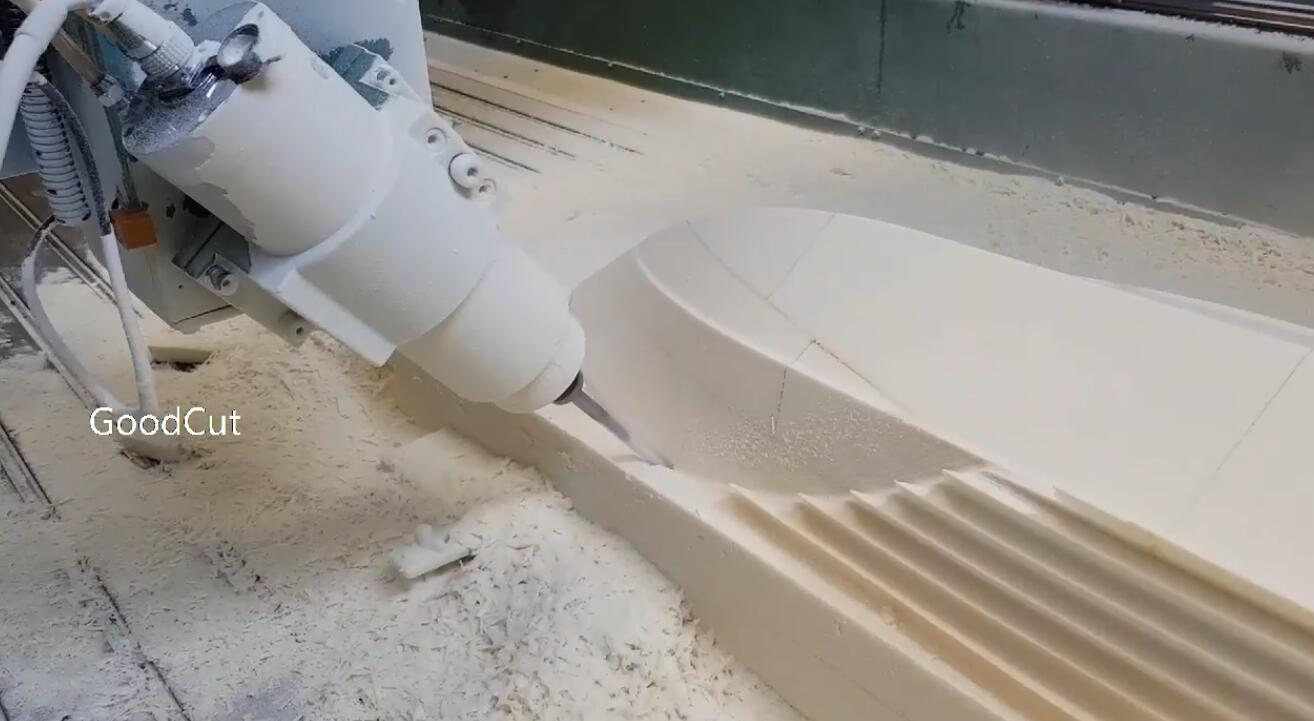

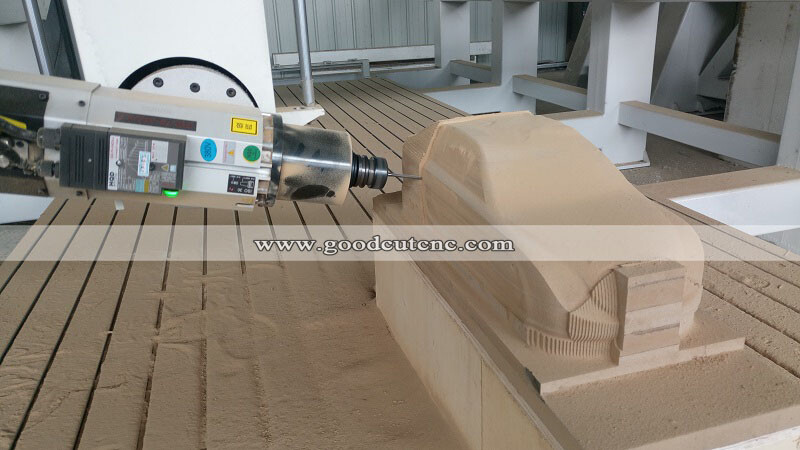

1. Tête rotative

Permet à la broche de tourner sur l'axe C à 180°, adaptée pour le perçage et la coupe latérale

2. Système de contrôle Syntec :

(1). Avec carte de contrôle séparée, facile et pratique à utiliser.

(2). Plus de 20 ans d'expérience en CNC, technologie mature

3. Servomoteur et variateur Leadshine / Servovariateur et servomoteur YASKAWA Japon

- Puissance élevée et haute précision

1) Nous utilisons des roulements à billes importés à quatre rangées de qualité supérieure, des rails linéaires larges et des blocs autolubrifiants pour la machine. Cela permet d'équilibrer la force dans toutes les directions pour garantir la précision et la robustesse de la machine lors de la gravure.

2) La course de l'axe Z peut être augmentée à 600mm, ce qui la rend adaptée au traitement de matériaux de grande taille et très épais.

3) Les fichiers de conception de protection intelligente contre les dépassements de frontières peuvent empêcher un traitement excessif causé par un impact mécanique.

4) La vitesse de traitement diversifiée peut être contrôlée séparément. La vitesse de déplacement à vide et de réglage améliore considérablement la qualité des produits traités et l'efficacité du traitement.

Applications :

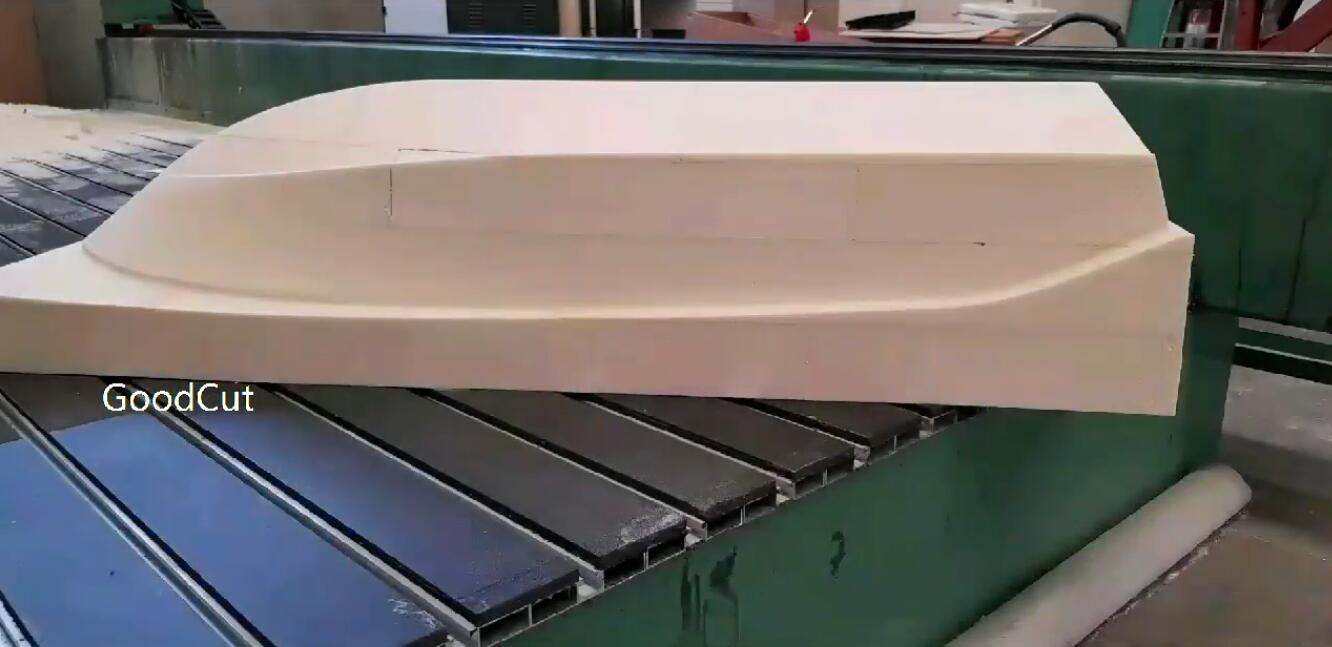

1) Moules : bois, cire, plâtre, mousses, cire.

2) Meubles : portes en bois, armoires, panneaux, meubles de bureau et en bois, tables, chaises, portes et fenêtres.

3) Produits en bois : enceintes acoustiques, armoires de jeu, tables d'ordinateur, tables de machine à coudre, instruments.

4) Traitement des panneaux : pièces isolantes, composants chimiques en plastique, PCB, carrosserie de voiture, pistes de bowling, escaliers, panneaux anti-choc, résine époxy, ABS, PP, PE et autres composés carbonés mélangés.

5) Industrie de la décoration : acrylique, PVC, MDF, pierre artificielle, verre organique, plastique et métaux tendres tels que le cuivre, gravure et fraisage de plaques en aluminium
