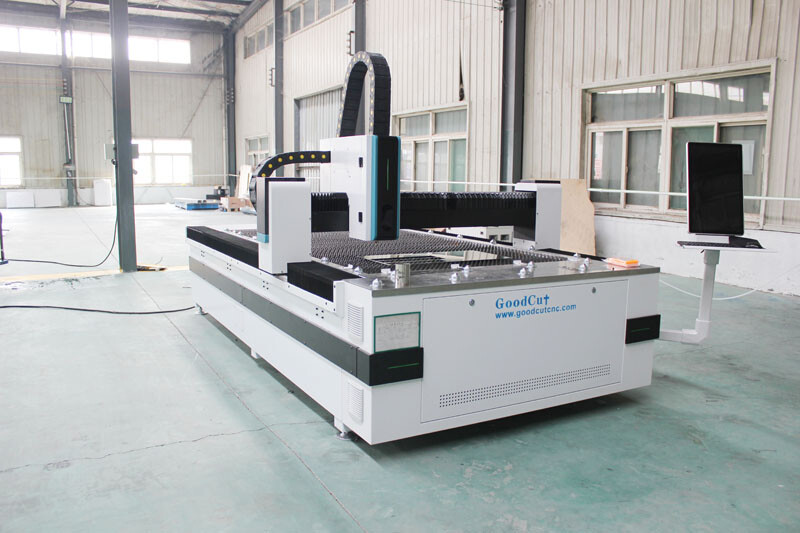

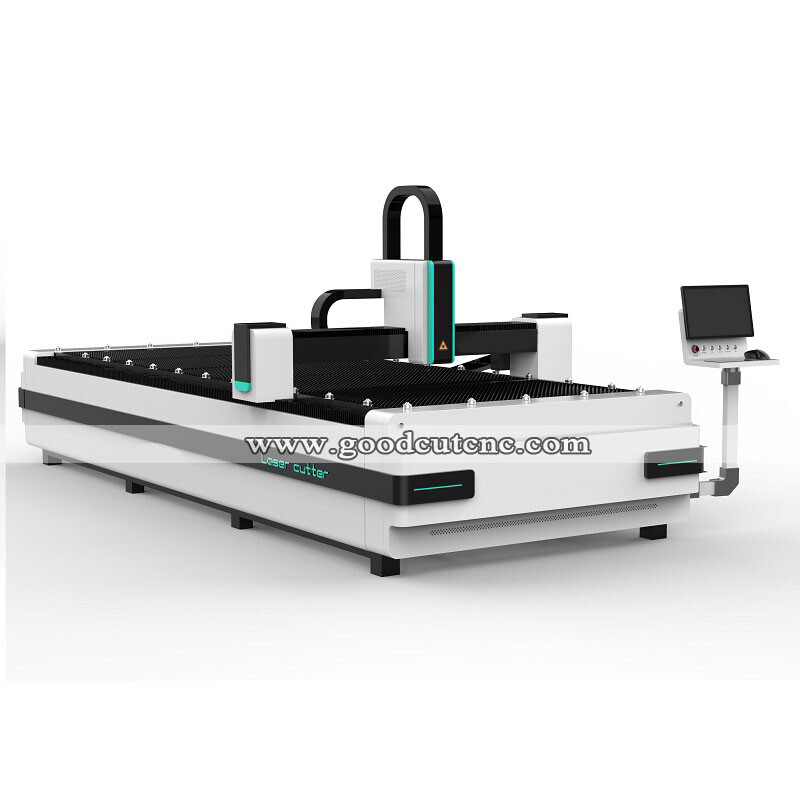

GC1530F 1000W 1500W 2000W Machine laser à fibre pour la découpe de tôles d'acier inoxydable de 5mm

Machine laser à fibre GC1530F 1000W 1500W 2000W pour la découpe de tôles métalliques en acier inoxydable de 5mm

• Configuration

• * Taille de travail 1500*3000mm, autre taille peut être personnalisée,

• * Selon l'épaisseur du matériau, choisissez différentes sources laser : 500w 1000w 1500w 2000w 2500w.

• Source laser domestique Raycus et importée allemande IPG en option.

• * Tête laser importée suisse Raytools et domestique WSX, mise au point manuelle et automatique en option.

• * Système de contrôle Cypcut. Contrôleur Cypcut 1000 et Cypcut 2000 en option.

• * Réducteur japonais Shimpo et français Motovario en option.

• * Refroidisseur d'eau S&A, double température,double contrôle.

• * Moteur et pilote servo Yackawa.(Moteur Delta en option.)

• * Crémaillère et pignon taïwanais APEX ; rails guides taïwanais HIWIN ; vis à billes taïwanaises TBI
  PS : Nous pouvons personnaliser la machine selon vos besoins.

•

• Paramètres :

• Articles	Paramètres
  Source laser	IPG/Raycus
  Puissance	500w 1000w 1500w 2000w 3000w(peut être personnalisé)
  Rails linéaires	THK, HIWIN
  Servomoteur	France Schneider Servo System
  Réducteur	Réducteur japonais Shimpo
  Tête de coupe	WSH /Raytools
  Système de contrôle	CYPCUT
  Longueur d'onde	1080nm
  Largeur de coupe	1300*2500mm 1500*3000mm 1500*4000mm (peut être personnalisé)
  Laser Media	Laser à fibre
  Exigences en matière de tension	220v ou 380v/50Hz-60Hz
  Min.Route Width	0.1mm
  Précision du repositionnement	±0.05mm
  Visée Positionnement	Point rouge
  Épaisseur de coupe	Dépendance à l'égard des matériaux

•


•

• Caractéristiques principales :

• 1. Châssis de machine soudé en acier lourd

•

• Le lit est soudé à partir de tuyaux en acier épais. Le lit est recuit pour éliminer l'excès de force dure, augmenter la ductilité du lit et assurer la stabilité pendant le processus de coupe.

• 2. Châssis de machine soudé en acier lourd

•

• L'aluminium aérospatial a été fabriqué selon les normes aérospatiales et extrudé à l'aide d'une presse de 4 300 tonnes. Après le traitement de vieillissement, la dureté peut atteindre T6, ce qui est le plus résistant de toutes les poutres. L'aluminium aérospatial a une bonne ténacité, un poids léger, une résistance à la corrosion, une résistance à l'oxydation et une faible densité, ce qui peut grandement améliorer la vitesse de traitement.

• 3. Contrôleur CypCut

•

• Prise en charge de la coupe en vol, saut de grenouille, mise au point électrique, double échange de plateforme de travail
  Précision de trajectoire 0,05mm, précision de positionnement 0,01mm
  Vitesse de coupe 30m/min
  Vitesse de mouvement d'air maximale 80m/min
  Accélération maximale 0,8G

• 4. Armoire de contrôle

•

• Tous les composants électriques sont logés et câblés dans une armoire électrique à double porte. Cela permet un accès et un service faciles en cas de besoin. Tous les câbles sont étiquetés afin que, lorsque un service est nécessaire, le client puisse facilement naviguer dans l'armoire

• 5. Axe XY Rail carré taïwanais HIWIN &Système de transmission par crémaillère taïwanais YYC

•

• La machine adopte le rail carré taïwanais Hiwin, qui est plus durable. Et l'utilisation de pignon de crémaillère hélicoïdal de haute qualité, la rend haute précision.
  La crémaillère et le pignon sur l'axe XY sont d'origine allemande. La haute dureté du matériau rend la crémaillère plus résistante à l'usure.

• 6. Vis à billes taïwanaise TBI sur l'axe Z

•

• En tant que marque haut de gamme de la vis à billes, la vis à billes TBI est réputée pour sa haute précision et sa longue durée de vie.

• 7. Rouleau d'alimentation

•

• La machine est livrée avec le rouleau d'alimentation. Le rouleau d'alimentation aidera l'opérateur à alimenter le matériau facilement.

• 8. Plateforme de travail dentée

•

• La table en acier dentée peut supporter des pièces plus lourdes et n'a qu'une petite surface en contact avec la pièce lors de la coupe, maximisant ainsi la fusion de la surface de la table par la chaleur du laser.
  Chaque pièce est indépendante pour un remplacement et une maintenance faciles.

• 9. Refroidisseur d'eau S&A

• La fonction du refroidisseur d'eau est de réduire la température du générateur laser et d'empêcher le laser de brûler. Nous n'utilisons que des refroidisseurs d'eau de marque de qualité fiable.

•

• Application :

•

•

• Principalement utilisé pour la découpe de l'acier au carbone, de l'acier au silicium, de l'acier inoxydable, de l'alliage d'aluminium, de l'alliage de titane, de la tôle d'acier galvanisé, de la plaque de décapage, de la plaque d'aluminium-zinc, du cuivre et de nombreux types de matériaux métalliques.

  Industrie appliquée :
  Appliqué dans le traitement de tôle, l'aviation, l'aérospatiale, l'électronique, les appareils électriques, les pièces de métro, l'automobile, la mécanique, les composants de précision, les navires, les équipements métallurgiques, les ascenseurs, les appareils ménagers, les cadeaux et l'artisanat, l'outillage, la décoration, la publicité, le traitement de métal étranger diverses industries de fabrication.

•


•
