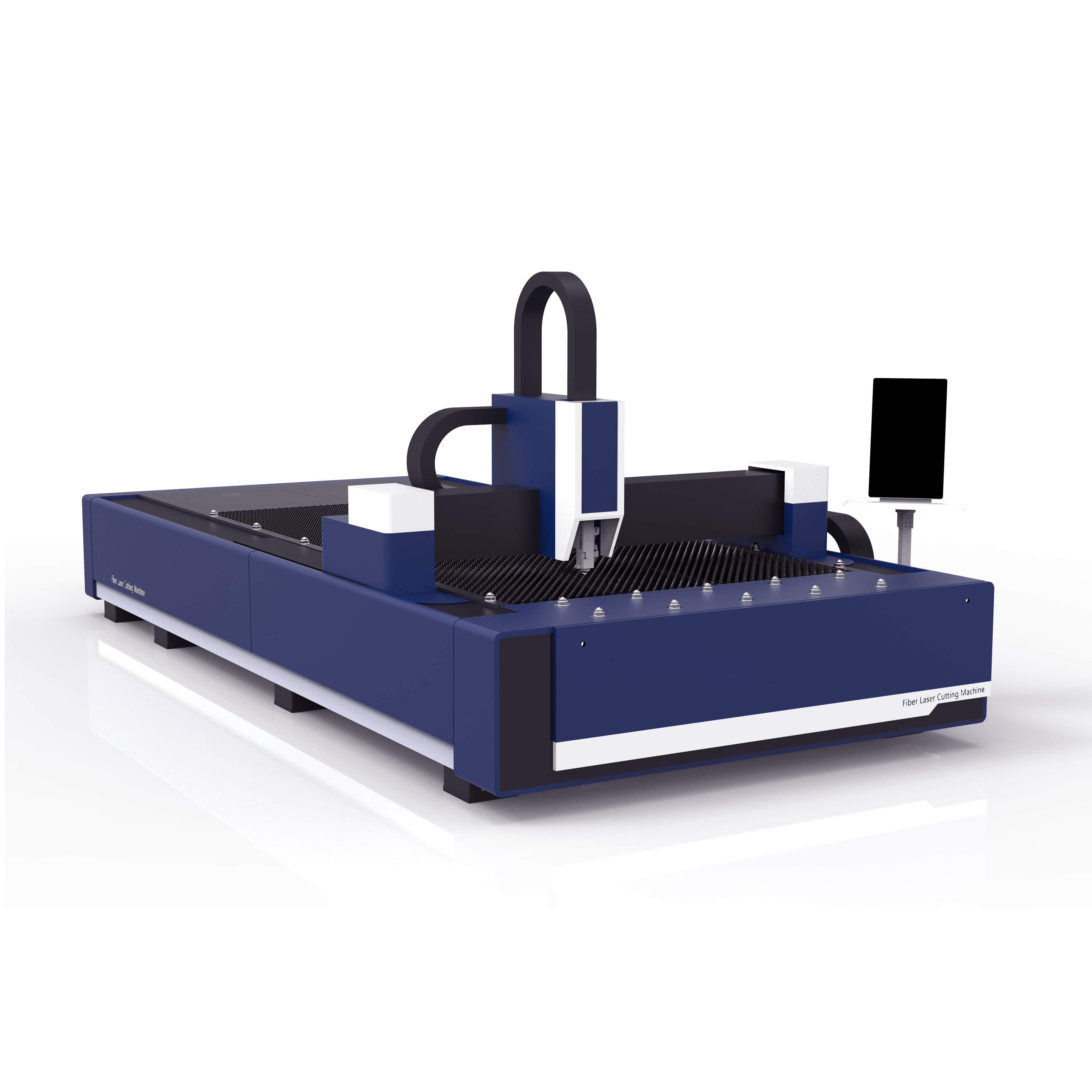

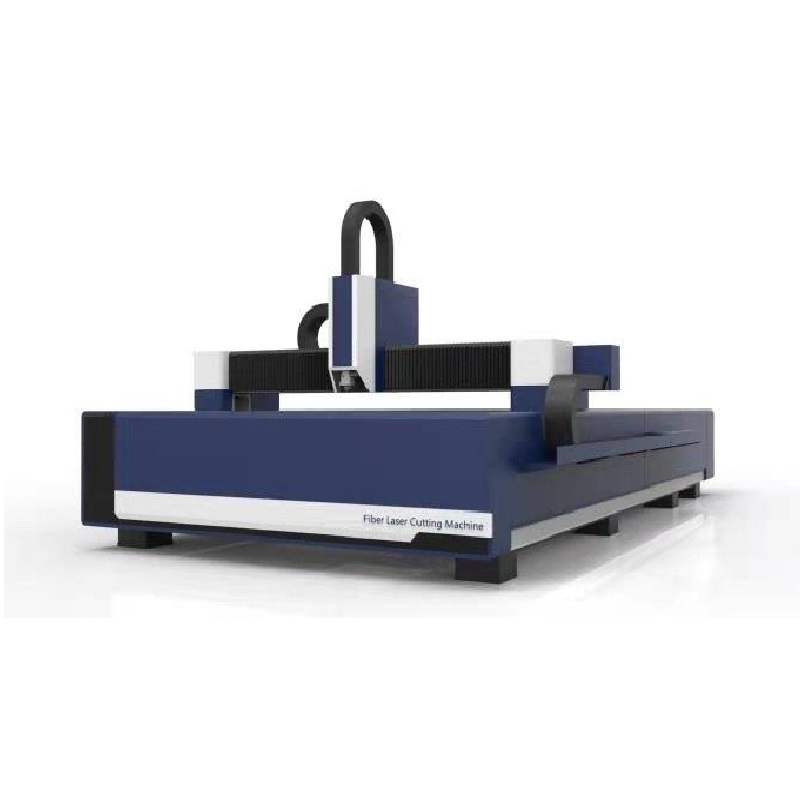

Machine de découpe laser à fibre GC1530F Raycus IPG avec système de contrôle Cypcut

Fonctionnalité:

1. Adoptez l'usinage pentaèdre CNC, le fraisage, l'alésage, le taraudage et d'autres techniques de traitement pour garantir une précision d'usinage élevée.

2. Tête laser RAY tools, avec fonction de mise au point automatique bm109. (Tête laser WSX en option.)

3. Source laser RAYCUS de marques nationales célèbres, 1000w 1500w 2000w 2500w. (Source laser IPG allemande en option.)

4. Système de contrôle Cypcut,   connecté à l'ordinateur, fonctionnement simple.

5. Refroidisseur d'eau S&A, double température, double contrôle.

6. Servomoteur Janpan Yaskawa, grande puissance et plus stable.

7. L'axe XY adopte une crémaillère de haute précision, un réducteur japonais Shimpo, garantissant une vitesse et une précision élevées. La transmission de l'axe Z est assurée par une vis à billes de haute précision.

8. Adoptez le servomoteur AC France Schneider, grande puissance, force de couple plus forte, la vitesse de travail est plus stable et plus rapide.

9. Adoptez le groupe de gaz intelligent SMC du Japon, le contrôle du double gaz, le réglage automatique du type de gaz et du logiciel de gaz.

10. Configurez avec la fonction de suivi automatique sans contact, assurez la meilleure distance focale et l'effet de coupe.

11. Compatible avec plusieurs logiciels, peut concevoir des graphiques et des lettres comme vous le souhaitez, fonctionnement simple, flexible et facile.

Paramètre:

Paramètre:

Paramètre:

Caractéristiques principales :

1. Châssis de machine soudé en acier robuste

Le banc est soudé à partir de tubes d'acier épais. Il est recuit pour éliminer les efforts excessifs, augmenter sa ductilité et assurer la stabilité pendant la découpe.

2. Châssis de machine soudé en acier robuste

L'aluminium aéronautique a été fabriqué selon les normes aéronautiques et extrudé sur une presse de 4 300 tonnes. Après vieillissement, sa dureté atteint T6, la plus élevée de toutes les poutres. L'aluminium aéronautique présente une bonne ténacité, une légèreté, une résistance à la corrosion et à l'oxydation, ainsi qu'une faible densité, ce qui améliore considérablement la vitesse d'usinage.

3. Contrôleur CypCut

Prise en charge de la découpe de vol, du saut de grenouille, de la mise au point électrique et du banc d'échange double
Précision de trajectoire 0,05 mm, précision de positionnement 0,01 mm
Vitesse de coupe 30 m/min
Vitesse maximale de déplacement de l'air 80 m/min
Accélération maximale 0,8 G

4. Armoire de commande

Tous les composants électriques sont logés et câblés dans un coffret électrique à double porte, facilitant ainsi l'accès et l'entretien en cas de besoin. Tout le câblage est étiqueté pour faciliter la navigation dans l'armoire en cas de besoin.

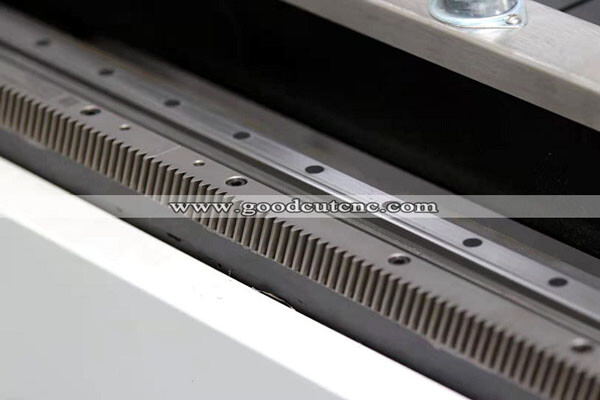

5. Axe XY Rail carré allemand Rexroth
Système de transmission à crémaillère YYC de Taiwan

La machine adopte un rail carré Hiwin de Taiwan, plus durable. L'utilisation d'un pignon à crémaillère hélicoïdal de haute qualité lui confère une grande précision.
La crémaillère et le pignon sur l'axe XY sont d'origine allemande. La dureté élevée du matériau rend la crémaillère plus résistante à l'usure.

Secteur d'activité concerné :

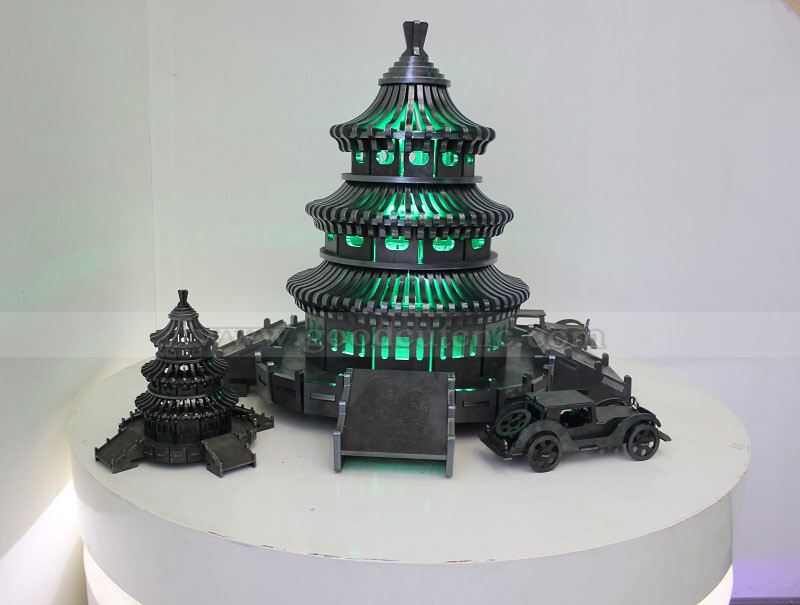

Largement utilisé dans la décoration publicitaire, les ustensiles de cuisine, les machines d'ingénierie, l'acier, les châssis en tôle, l'automobile, la fabrication de climatisation, le traitement de découpe de tôle, etc. dans tous les domaines de la vie.

Matériaux applicables :

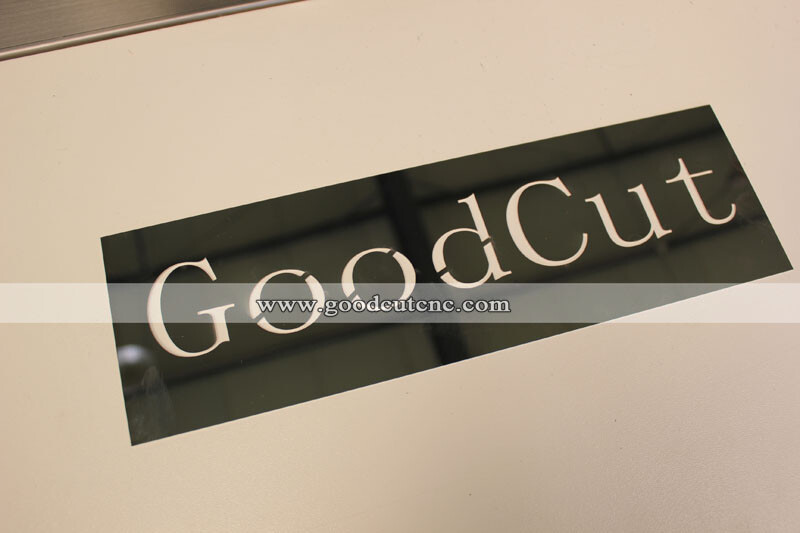

Principalement destiné à la découpe de l'acier inoxydable, de l'acier au carbone, de la tôle galvanisée, à la découpe rapide de divers types de matériaux métalliques tels que les plaques d'alliage.
